.png "UTS5026A analizator widma 9 kHz - 26,5GHz LCD dotykowy Uni-T")

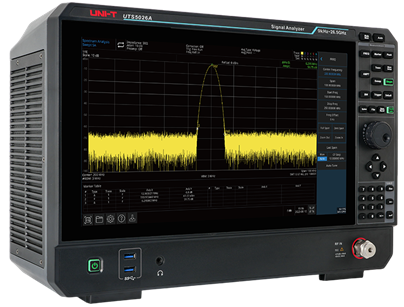

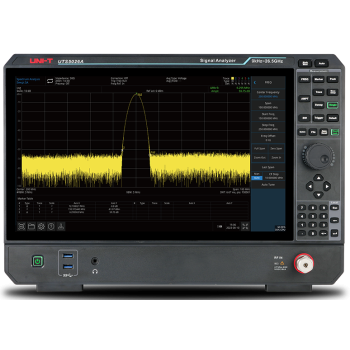

UTS5026A analizator widma 9 kHz - 26,5GHz LCD dotykowy Uni-T
Dostępność: Na zamówienie
Koszt wysyłki: od 11,99 zł
Numer katalogowy: UTS5026A
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja
- Opis produktu
- Recenzje produktu (0)
Analizator Widma UTS5026A marki Uni-T to zaawansowane narzędzie umożliwiające szczegółową analizę sygnałów w szerokim zakresie częstotliwości. Model oferuje możliwość pracy w zakresie od 9 kHz do 26,5 GHz, zapewniając wysoką precyzję dzięki poziomowi szumów własnych (DANL) do -163 dBm oraz szumowi fazowemu poniżej -107 dBc/Hz przy odchyleniu 10 kHz (wartości typowe).
.png)
Urządzenie wyposażono w rozdzielczość pasma (RBW) od 1 Hz do 3 MHz z krokami co 10% oraz dodatkowymi ustawieniami 4, 5, 6 i 8 MHz. Duży, 15,6-calowy ekran dotykowy TFT LCD o rozdzielczości 1920×1080 gwarantuje wygodną obsługę i czytelność wyników. Analizator obsługuje liczbę punktów skanowania do 100 001, co umożliwia szczegółowe badanie sygnałów.
Interfejsy obejmują wejścia RF, odniesienia 10 MHz (IN/OUT), zewnętrzne wyzwalanie, HDMI, USB-Host, USB-Device oraz LAN, co zapewnia szeroką kompatybilność z innymi urządzeniami. Wbudowane funkcje pozwalają na opcjonalne korzystanie z przedwzmacniacza do 26,5 GHz, zaawansowanych pomiarów jednym przyciskiem, analizy zgodności EMI, demodulacji analogowej, cyfrowej oraz analizy I/Q.
.png) |
.png) |
Urządzenie oferuje różne tryby pracy markera, takie jak normalny, delta i stały, z dodatkowymi funkcjami, w tym analiza szumów, mocy pasma, gęstości pasma oraz pomiar n dB. Czas przemiatania mieści się w zakresie od 1 µs do 6000 s w paśmie 0 Hz i od 1 ms do 4000 s dla wyższych pasm. Wyzwalanie dostępne jest w trybach ciągłym, pojedynczym, zewnętrznym oraz okresowym z wejściem TTL.
UTS5026A to idealne rozwiązanie dla profesjonalistów wymagających wysokiej precyzji, niezawodności oraz zaawansowanych funkcji w analizie sygnałów o wysokiej częstotliwości.
- producent: Uni-T
- model: UTS5026A
- zakres częstotliwości: 9 kHz do 26,5 GHz
- poziom szumów własnych (DANL): do -163 dBm (wartość typowa)
- szum fazowy: < -107 dBc/Hz przy odchyleniu 10 kHz (wartość typowa)
- rozdzielczość pasma (RBW): od 1 Hz do 3 MHz (kroki co 10%), oraz 4, 5, 6, 8 MHz
- wyświetlacz: 15,6-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1920×1080
- interfejsy:
➡️ 10 MHz reference IN
➡️ 10 MHz reference OUT
➡️ external trigger input
➡️ HDMI
➡️ USB-Host
➡️ USB-Device
➡️ LAN
- liczba punktów skanowania: do 100 001
- wbudowane funkcje:
➡️ opcjonalne zaawansowane pomiary jednym przyciskiem
➡️ opcjonalna analiza wstępna zgodności EMI
➡️ opcjonalna analiza demodulacji analogowej
➡️ opcjonalna analiza demodulacji cyfrowej
➡️ opcjonalna analiza I/Q
-
pasmo częstotliwości:
- 2 do 3 GHz: 2
- 2,95 GHz do 7,05 GHz: 3
- 9,15 GHz do 15,75 GHz: 5
- 16,95 GHz do 26,55 GHz: 7
-
odniesienie częstotliwości (10 MHz):
➡️ dokładność: ± [(czas od ostatniej kalibracji × tempo starzenia) + stabilność temperaturowa + dokładność kalibracji]
➡️ stabilność temperaturowa: ±3×10⁻⁸
➡️ tempo starzenia:
- pierwszy rok: ±3×10⁻⁷
- kolejne lata: ±1×10⁻⁷
- ➡️ dokładność kalibracji początkowej: ±8×10⁻⁸
-
odczyt częstotliwości:
➡️ dokładność: ± [(dokładność odniesienia × częstotliwość markera) + 1% × szerokość RBW + rozdzielczość markera]
➡️ tryb markera: Normalny, Delta, Stały
➡️ funkcja markera: Szum, moc pasma, gęstość pasma, n dB, licznik
-
zakres częstotliwości:
➡️ dokładność przemiatania (Swept): ±[0,25% × pasmo + rozdzielczość]
➡️ dokładność FFT: ±[0,10% × pasmo + rozdzielczość]
-
czas przemiatania i wyzwalanie:
- ➡️ czas przemiatania:
- pasmo >0 Hz: 1 ms - 4000 s
- ➡️ wyzwalanie:
- tryb: ciągłe, pojedyncze, zewnętrzne, okresowe
- wejście: TTL, narastające/opadające
-
rozdzielczość pasma (RBW):
➡️ selektor: ≤6:1
-
pasmo wideo (VBW):
➡️ dokładność: ≤6% (wartość nominalna)
| Specyfikacja techniczna UTS5026A | |
| Zakres częstotliwości | 9 kHz – 26,5 GHz |
| Rozdzielczość częstotliwości | 1 Hz |
| Stabilność częstotliwości odniesienia (10 MHz) | - stabilność temperaturowa: ±3×10⁻⁸ - dryft roczny: ±3×10⁻⁷ (pierwszy rok) - kalibracja początkowa: ±8×10⁻⁸ |
| Szerokość pasma rozdzielczości (RBW) | 1 Hz – 3 MHz (z krokami co 10%) |
| Szerokość pasma wideo (VBW) | 1 Hz – 3 MHz |
| Poziom szumu (DANL) | -163 dBm (z przedwzmacniaczem) |
| Punkt kompresji 1 dB | - przedwzmacniacz wyłączony: +6 dBm (10 MHz – 7,5 GHz) - przedwzmacniacz włączony: -15 dBm (10 MHz – 7,5 GHz) |
| Trzeci poziom intermodulacji (TOI) | +16 dBm (typowo) dla zakresu 10 MHz – 2 GHz |
| Opcje pomiarowe | - analiza zgodna z normami EMI (np. CISPR) - demodulacja analogowa (AM, FM, PM w zakresie 2 MHz – 26,5 GHz) - zaawansowane pomiary: moc harmoniczna, stosunek sygnału do szumu |
| Interfejsy | - wejścia RF - wyjścia i wejścia odniesienia 10 MHz (BNC) - USB, HDMI, LAN (VXI-11) |
| Wyświetlacz | ekran dotykowy 15,6" Full HD (1920 x 1080) |
| Wymiary | 445 mm × 311 mm × 195 mm |
| Zakres temperatur pracy | 0°C – 40°C |
| Zasilanie | 100 – 240 VAC, 50/60 Hz |
| Waga | ~11 kg |
| Akcesoria | - kabel zasilający - kabel USB UT-D14 -opcjonalne sondy do pomiarów bliskiego pola (EMI) |
Doskonała selektywność
Współczynnik selektywności do 4,1:1 – lepsza zdolność rozróżniania sygnałów sąsiadujących.
100 001 punktów pomiarowych
Wyświetlanie bardziej szczegółowych danych z wyższą rozdzielczością częstotliwości dzięki 100 001 punktom pomiarowym.
.png)

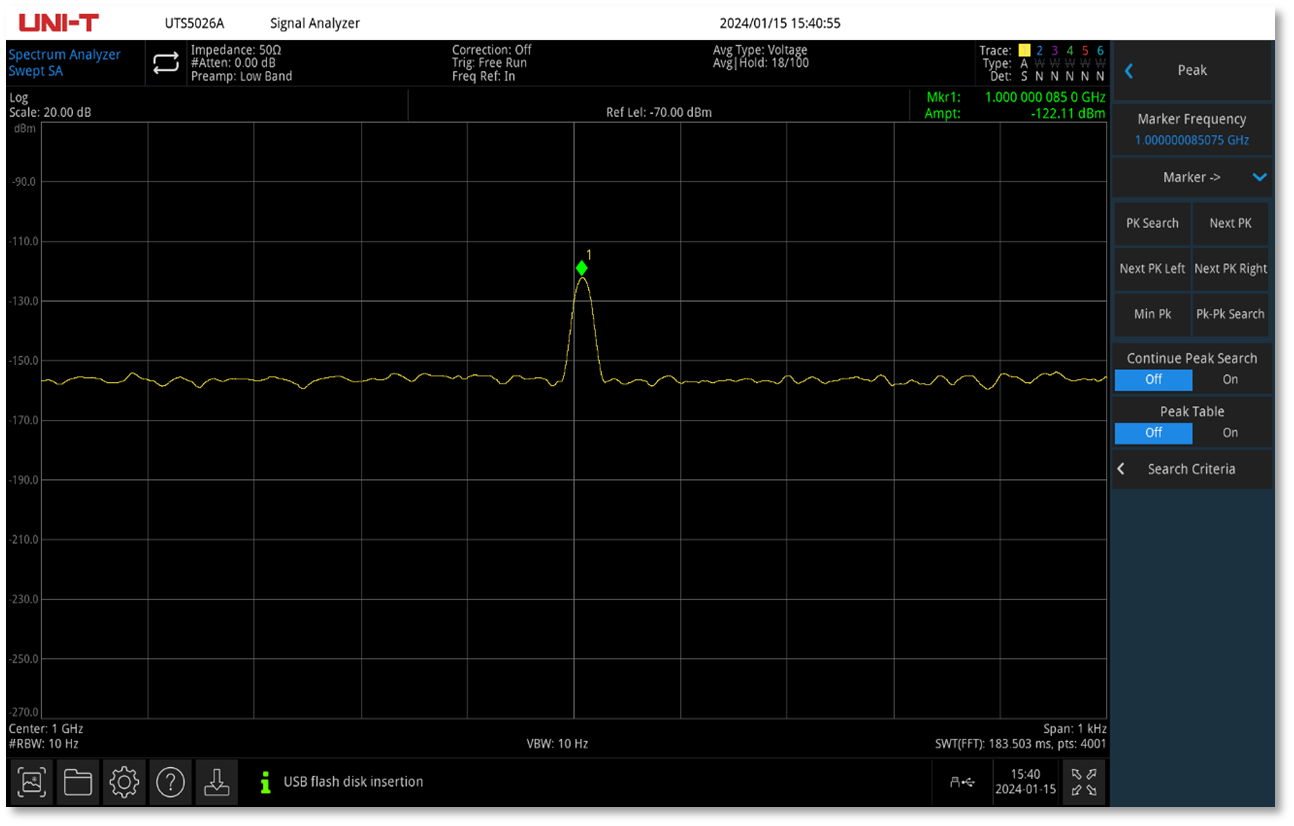

Doskonała czułość
DANL na poziomie -163 dBm umożliwia skuteczne testowanie słabych sygnałów dzięki wyjątkowej czułości.
.png)
Doskonały szum fazowy
Szum fazowy na poziomie -107 dBc/Hz (1 GHz, 10 kHz offset), zapewniający precyzyjne pomiary sygnałów.
.png)
Wyświetlacz HD o dużym ekranie
15,6 cala, rozdzielczość 1920x1080, obsługa wielodotyku – wyjątkowa przejrzystość i wygoda obsługi.
Potężny system sprzętowy
.png)
Zdejmowana siatka przeciwpyłowa
Patent nr: CN202220722753.3.
Umożliwia łatwe czyszczenie urządzenia bez konieczności demontażu obudowy. Wystarczy wyjąć i umyć osłonę oraz siatkę przeciwpyłową.
.png)
Materiały do pobrania:
 |
instrukcja w języku angielskim |
|
funkcja RTSA - instrukcja obsługi |
