UTS3084A analizator widma z generatorem 9 kHz - 8,4GHz LCD dotykowy Uni-T
Dostępność: Na zamówienie
Koszt wysyłki: od 11,99 zł
Numer katalogowy: UTS3084A
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja
- Opis produktu
- Recenzje produktu (0)
Analizator widma UTS3084A marki Uni-T to zaawansowane narzędzie przeznaczone do analizy sygnałów w szerokim zakresie częstotliwości. Urządzenie obsługuje zakres od 9 kHz do 8,4 GHz z rozdzielczością 1 Hz, co pozwala na precyzyjne badanie sygnałów. Wyposażono je w dotykowy ekran LCD, który zapewnia wygodną i intuicyjną obsługę.
Analizator posiada wewnętrzne odniesienie częstotliwości o dokładności zależnej od stabilności temperaturowej, tempa starzenia oraz kalibracji początkowej. Stabilność temperaturowa wynosi ≤ 1 ppm w zakresie od 5°C do 45°C, a tempo starzenia ≤ 0,5 ppm rocznie. Umożliwia różne tryby pracy markera, takie jak normalny, delta oraz stały, z rozdzielczością odczytu do 1 Hz.
Urządzenie oferuje elastyczne tryby przemiatania, od ciągłego po pojedyncze, z czasem przemiatania od 1 µs do 4000 s. Pasmo rozdzielczości (RBW) oraz pasmo wideo (VBW) regulowane są w krokach od 1 Hz do 10 MHz, co zapewnia wysoką precyzję analizy. Selektory charakteryzują się współczynnikiem ≤ 4,8:1 (RBW), a tłumienie sygnałów bocznych wynosi -60 dB przy -3 dB.

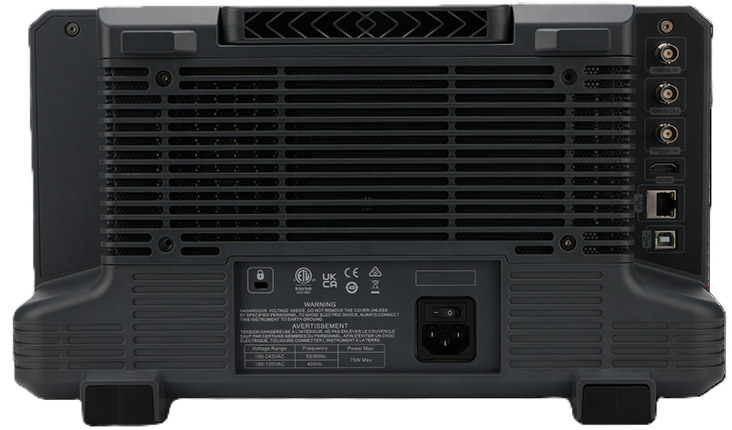

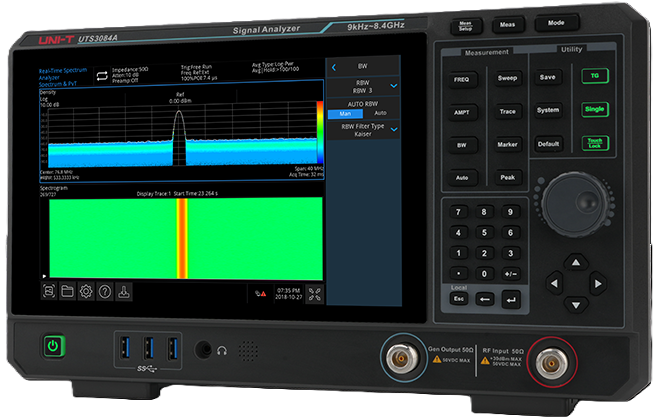

.png) | .png) | .png) |
Kompaktowa budowa oraz rozbudowane funkcje sprawiają, że jest to doskonały wybór dla profesjonalistów zajmujących się analizą widma w zastosowaniach laboratoryjnych i przemysłowych.
- producent: Uni-T
- model: UTS3084A
- zakres częstotliwości: 9 kHz do 8,4 GHz
- rozdzielczość: 1 Hz
-
odniesienie częstotliwości wewnętrznej:
➡️ dokładność: ± [(czas od ostatniej kalibracji × tempo starzenia) + stabilność temperaturowa + dokładność początkowej kalibracji]
➡️ stabilność temperaturowa: ≤ 1 ppm (5°C do 45°C, przy 25°C jako odniesienie)
➡️ tempo starzenia: ≤ 0,5 ppm/rok, ≤ 3 ppm/20 lat
-
odczyt częstotliwości:
➡️ tryb markera: normalny, delta, stały
➡️ rozdzielczość licznika: 1 Hz
➡️ niepewność licznika: ± [(dokładność odczytu częstotliwości markera × częstotliwość markera) + niepewność licznika]
-
pasmo częstotliwości:
➡️ dokładność (przesuwanie): ± [0,25% × zakres + (punkt próbkowania - 1)]
➡️ dokładność (FFT): ± [0,10% × zakres + (punkt próbkowania - 1)]
-
czas i wyzwalanie przemiatania:
➡️ tryb typu przemiatania: normalny, dokładny
➡️ tryb przemiatania: przemiatanie ciągłe, pojedyncze
➡️ wyzwalanie przemiatania: wolne, zewnętrzne, wejście TTL 5 V
-
pasmo rozdzielczości (RBW):
➡️ zakres dynamiczny: -3,01 dB
-
pasmo wideo (VBW):
➡️ niepewność: ≤ 5%
-
selektory:
➡️ tłumienie sygnału bocznego: -60 dB: -3 dB
| Funkcja | UTS3084A | UTS3060A | UTS3036A |
|---|---|---|---|
| Zakres częstotliwości | 9 kHz do 8,4 GHz | 9 kHz do 6,0 GHz | 9 kHz do 3,6 GHz |
| Rozdzielczość | 1 Hz | ||
| 10 MHz: Wewnętrzne odniesienie częstotliwości | |||
| Częstotliwość odniesienia | 10.000000 MHz | ||
| Dokładność | ± [(czas od ostatniej kalibracji × dryft starzenia) + stabilność temperatury + początkowa dokładność kalibracji] | ||
| Stabilność temperatury | < 1 ppm | ||
| Dryft starzenia | 0.5 ppm/rok, 3 ppm/dwadzieścia lat | ||
| Odczyt częstotliwości | |||
| Rozdzielczość markera | 1 Hz | ||
| Dokładność | ± [(częstotliwość markera × dokładność + 1% × RBW)] | ||
| Zakres | 0 Hz - 8.4 GHz | 0 Hz - 6.0 GHz | 0 Hz - 3.6 GHz |
| Dokładność | ± [(0.25% × Pasmo × liczba punktów) - 1] | ||
| Czas skanowania i wyzwalanie | |||
| Zakres czasu skanowania | 1 ms - 4000 s | ||
| Typ skanowania | Normalny, FFT | ||
| Wyzwalanie | Zewnętrzne, wewnętrzne | ||
Doskonała selektywność
Współczynnik selektywności do 4,8:1 – lepsza zdolność rozróżniania sygnałów sąsiadujących..png)
Analiza sieci VNA
Tryb VNA umożliwia precyzyjną charakterystykę właściwości sieci badanego urządzenia (DUT) poprzez pomiary parametrów S11 i S21 komponentów oraz sieci obwodów..png)
Tryb analizy widma w czasie rzeczywistym
Opcjonalna szerokość pasma w czasie rzeczywistym do 40 MHz. 100% POI wynosi jedynie 6,68 μs, co pozwala na skuteczne wychwytywanie sygnałów przejściowych i ich dokładny pomiar..png)
Maska FMT
Wyzwalanie pomiarów sygnałów epizodycznych lub przejściowych za pomocą szablonu częstotliwości.
.png)
Analiza sygnałów wektorowych (VSA)
Analiza cyfrowych sygnałów modulacji ASK/FSK/PSK/QAM/MSK/DPSK oraz obliczanie EVM..png)
Analiza demodulacji analogowej
Analiza AM, FM i PM, pozwalająca na szybkie badanie sygnałów modulowanych..png)
Analiza EMI
Opcjonalny zestaw do analizy EMI, umożliwiający testy zgodności wstępnej EMI.
.png)
Zaawansowane pomiary jednym przyciskiem
Funkcje:
- ACP
- Moc kanału
- CNR
- Harmoniczne
- Widmo zajęte
- Monitor widma
- TOI
- Całkowita moc (T-power)
.png)
Materiały do pobrania:
 | instrukcja w języku angielskim |
| funkcja RTSA - instrukcja obsługi |
| funkcja VNA - instrukcja obsługi |
