Nowość

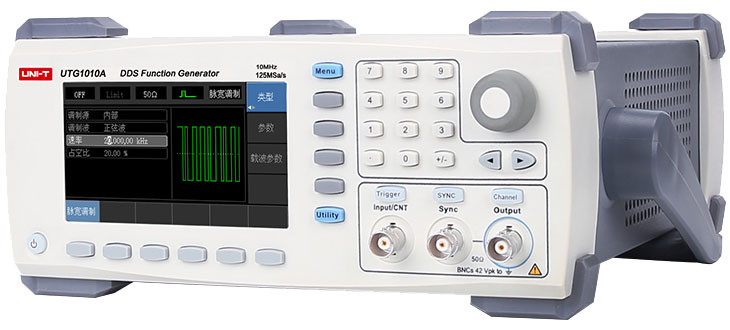

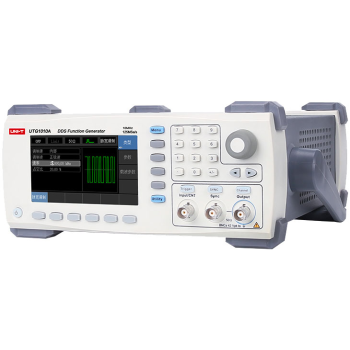

UTG1010A generator funkcyjny 10MHz
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UTG1010A
Kod producenta: MIE0316
Stan magazynowy:
Kod EAN: 5901890044271
Stan produktu: Nowy
Gwarancja: Gwarancja
Waga: 3,20 kg
- Opis produktu
- Recenzje produktu (0)
UTG1010A generator funkcyjny 10MHz
Generator funkcyjny UTG1010A ma maksymalną częstotliwość wyjściową wynoszącą 10MHz. Częstotliwość próbkowania przetwornika D/A wynosi 125MSa/s, a rozdzielczość pionowa 14-bit. W generatorze UTG1010A użytkownik ma do dyspozycji 1 kanał wyjściowy. Dodatkowo wbudowane funkcje modulacji częstotliwości, przemiatania częstotliwością przemiatania i inne złożone funkcje generowania przebiegów arbitralnych. Generatory funkcyjne (arbitralne) UTG1000A wykorzystują technologię bezpośredniej syntezy cyfrowej w celu uzyskania dokładnego i stabilnego sygnału wyjściowego z rozdzielczością 1Hz. Dostępne są modulacje, takie jak AM, PM, FM, ASK, FSK itp. Ze źródłem wewnętrznym lub zewnętrznym, przemiataniem liniowym i logarytmicznym, oraz interfejsem USB. Panel jest ergonomicznie skonstruowany dla prostej obsługi. UTG1010A to generator cyfrowy pracujący w oparciu o cyfrową syntezę częstotliwości DDS znajdujący zastosowanie w aplikacjach: projektowanie, testowanie, rozwiązywanie problemów, naprawa urządzeń elektronicznych i elektroakustycznych, takich jak testowanie obwodów i sprzętu w systemach komórkowych i bezprzewodowych, systemach nadawczych, telewizyjnych i radiowych; testowanie elementów półprzewodnikowych itp.
dane techniczne:
- generator sygnałowy cyfrowy UTG1010A produkcji Uni-t
- liczba kanałów wyjściowych: 1
- maksymalna częstotliwość przebiegu: 10MHz
- długość pamięci przebiegu: max 2048 punktów = 2k
- próbkowanie: 125MSa/s
- rozdzielczość pionowa: 14bit
- generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS
► standardowe przebiegi wyjściowe: Sinus, kwadrat, rampa, trójkąt, puls, szum, DC, arbitralne
► modulacja przebiegu: AM, FM, PM, PWM, ASK, FSK, PSK
► SWEEP przemiatanie częstotliwością - generator wyposażony w kolorowy wyświetlacz LCD TFT
- interfejsu USB Host, USB Device
Osoby zainteresowane szczegółową specyfikacją i funkcjonalnością generatora UTG1010A zachęcamy do zapoznania się z poniższymi materiałami, gdzie w przejrzysty i graficzny sposób zostały przedstawione szczegółowe funkcje:
instrukcja PL w języku polskim generator UTG1010A
manual - instrukcja w języku ang. generator UTG1010A
karta katalogowa generator funcyjny UTG1010A
| specyfikacja UTG1010A arbitralny generator funkcyjny | |
| model | UTG1010A |
| liczba kanałów wyjściowych | 1 |
| próbkowanie | 125MS/s |
| maksymalna częstotliwość wyjściowa | 10MHz |
| charakterystyka częstotliwościowa przebiegów | |
| Sine – sinudoida | 1μHz~10MHz |
| Square – prostokąt | 1μHz~5MHz |
| Ramp – trójkąt | 1μHz~400kHz |
| Pulse – impulsowy | 1μHz~5MHz |
| Arbitrary – arbitralny | 1μHz~2MHz |
| rozdzielczość regulacji | 1μHz |
| dokładność | w ciągu 90 dni ± 50ppm |
| w ciągu 1 roku ± 100ppm | |
| 18°C~28°C | |
| przebiegi arbitralne | |
| rozdzielczość pionowa | 14 bits |
| długość pamięci przebiegu | 2048 punktów |
| pamięć na przebiegi | 16 komórek pamięci |
| pozostałe | |
| standardowe przebiegi wyjściowe | Sine, square, ramp, triangle, pulse, noise, DC, arbitrary Sinus, kwadrat, rampa, trójkąt, puls, szum, DC, arbitralne |
| zakres regulacji amplitudy wyjściowej | 1mVpp~10Vpp (50Ω) 2mVpp~20Vpp (High Z - wysoka impedancja) |
| typy modulacji | AM, FM, PM, PWM, ASK, FSK, PSK |
| interfejsy | USB Device |
| ogólna charakterystyka | |
| zasilanie | sieciowe 100~240V AC, 50Hz/60Hz |
| wyświetlacz | kolorowy wyświetlacz LCD matryca typu TFT przekątna 4,3 cala rozdzielczość WVGA 480x272 |
| kolor obudowy | biały z szarym |
| waga | 3,2kg |
| wymiary | 165mm x 110mm x 320mm |
| wyposażenie | przewód USB przewód zasilający przewód BNC-BNC płyta CD z oprogramowaniem |
| opakowanie | kartonowe |
- generator funkcyjny UTG1010A Uni-t
- przewód BNC-BNC
- przewód zasilający
- przewód USB
- płyta CD z oprogramowaniem
gwarancja:
- 24 miesiące
- gwarancji nie podlegają elementy naturalnie zużywające się np. elementy grzejne, elementy ruchome, bezpieczniki itp.
