UT-P30 wysokonapięciowa sonda różnicowa izolowana100MHz 1:10 1:100 Uni-T

UT-P30 wysokonapięciowa sonda różnicowa izolowana 100MHz 1:10 1:100 Uni-T

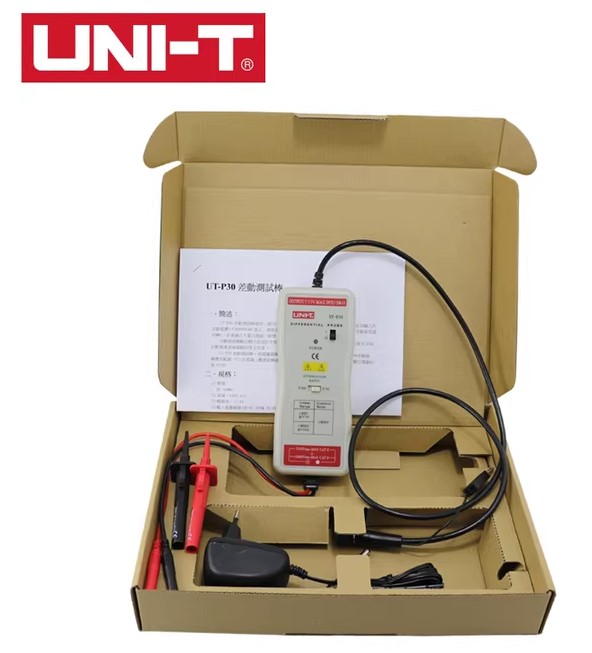

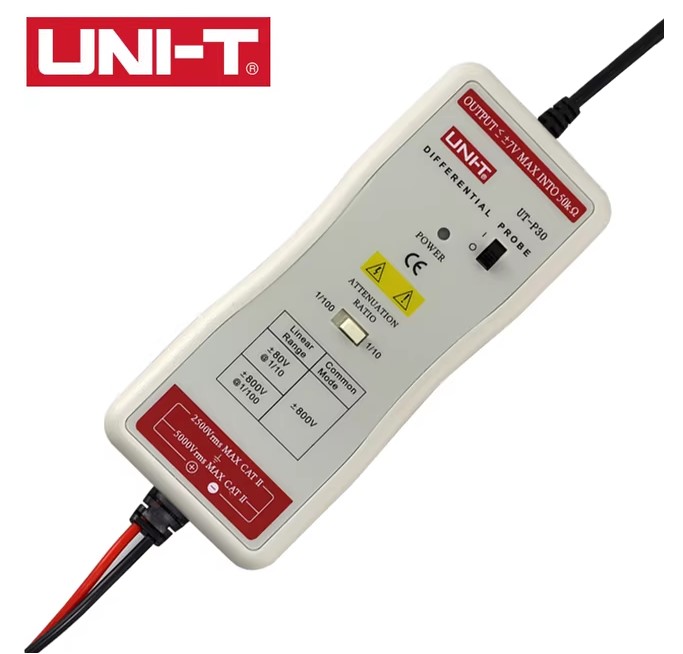

Sonda różnicowa Uni-T UT-P30 jest zaawansowanym urządzeniem pomiarowym zaprojektowanym do precyzyjnego pomiaru napięć sieciowych. W szczególności, stosuje się ją do bezpiecznego pomiaru wysokich napięć, które mogą być niebezpieczne dla standardowych urządzeń pomiarowych. Dzięki izolacji i specjalnej konstrukcji, sonda ta pozwala na dokładne monitorowanie sygnałów bez ryzyka uszkodzenia oscyloskopu lub zagrożenia dla operatora.

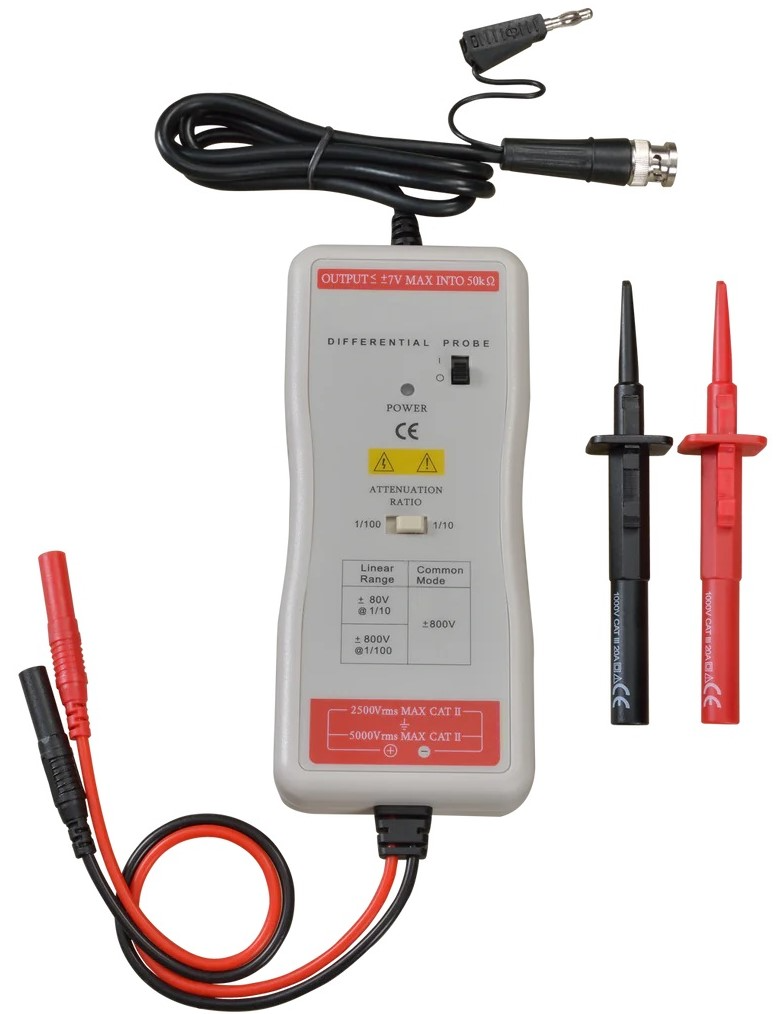

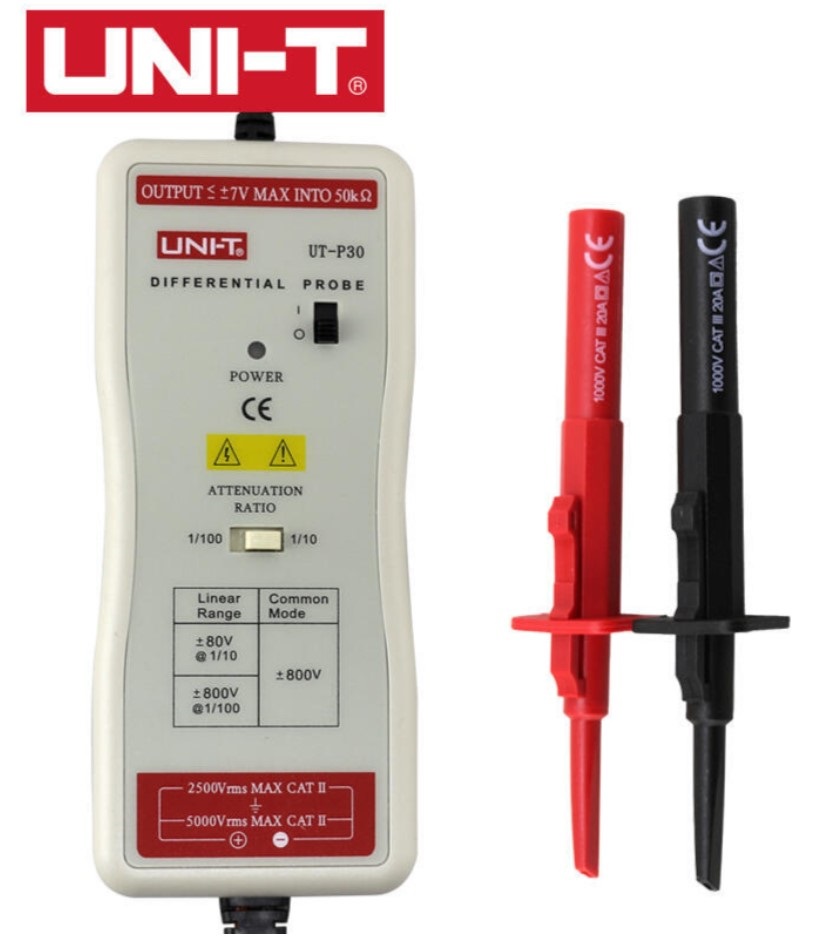

Sonda różnicowa Uni-T UT-P30 charakteryzuje się szerokością pasma wynoszącą 100 MHz oraz wbudowanym przełączanym dzielnikiem napięcia o proporcjach 1:10 lub 1:100, co umożliwia pomiary z dokładnością do 1%. Napięcie wejściowe wynosi odpowiednio 80V z dzielnikiem 1/10 oraz 800V z dzielnikiem 1/100, przy maksymalnym napięciu wejściowym 800V VDC + Vpp AC. Sonda może bezpiecznie pracować z maksymalnym napięciem pomiędzy IN a GND wynoszącym 5 kV RMS. Impedancja wewnętrzna sondy to 4MΩ / 1.3pF, a napięcie wyjściowe wynosi 7V przy impedancji wyjściowej 50Ω. Czas narostu wynosi 3,5 ns zarówno przy dzielniku 1:100, jak i 1:10. Sonda jest zasilana zewnętrznym zasilaczem o napięciu 6V/300mV. UT-P30 spełnia normę bezpieczeństwa IEC1010-1 i jest wyposażona w podwójną izolację. Złącze BNC umożliwia podłączenie do oscyloskopu, a przewody zakończone haczykiem ułatwiają połączenie z badanym obwodem. Dodatkowo, sonda posiada przełącznik dzielnika oraz włącznik/wyłącznik zasilania urządzenia.

Działanie sondy różnicowej

Sonda różnicowa działa poprzez mierzenie różnicy napięć pomiędzy dwoma punktami w obwodzie. W przeciwieństwie do standardowych sond, które mierzą napięcie względem ziemi, sonda różnicowa porównuje dwa sygnały i wyświetla różnicę między nimi. Dzięki temu, jest w stanie eliminować zakłócenia i szumy, które mogą wpływać na dokładność pomiarów. Sonda UT-P30 posiada przełączany dzielnik napięcia, umożliwiający pomiary w dwóch zakresach: 1:10 i 1:100, co zwiększa jej wszechstronność i precyzję.
