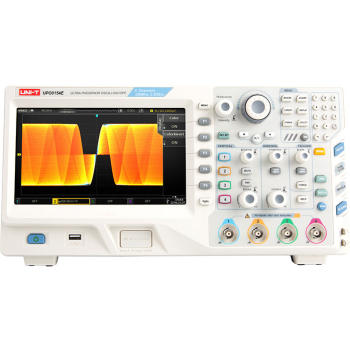

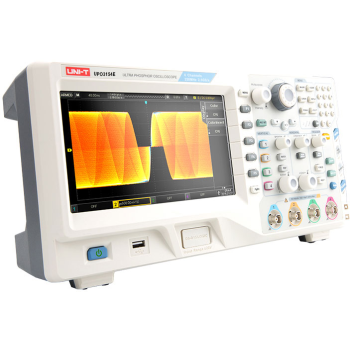

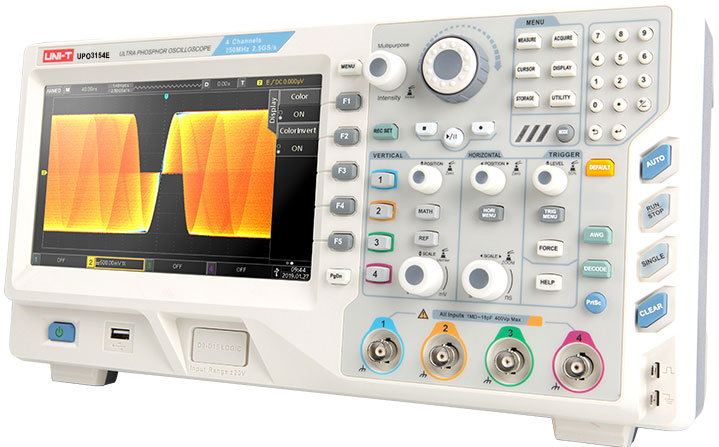

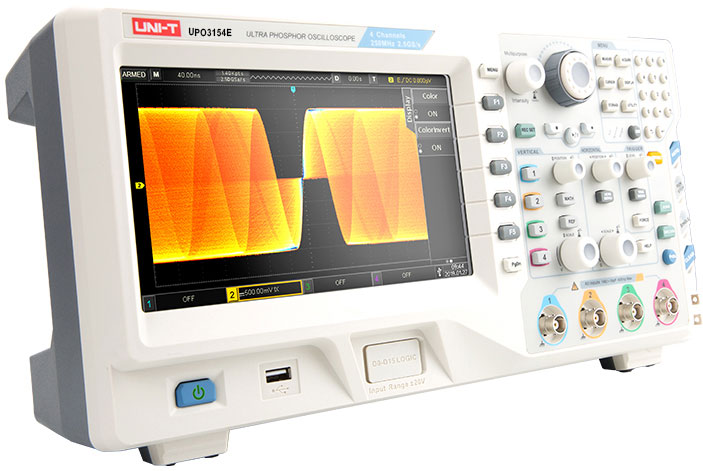

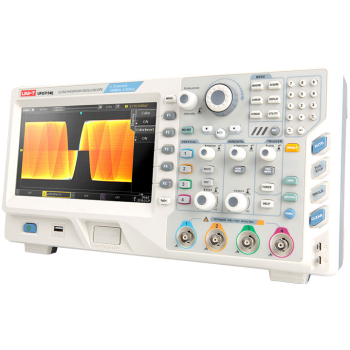

UPO3254E oscyloskop 4 x 250MHz Ultra Phosphor



	Duża szybkośc odświeżania przebiegu Szybkość przechwytywania kształtu fali do 200 000 wfms/s, znacznie poprawiając biegun przechwytywania Zdolność o niskim prawdopodobieństwie zdarzenia mogą bardziej intuicyjnie obserwować jitter i zakłócenia sygnału, 256-poziomowy efekt fluorescencyjnego wyświetlania w skali szarości i różnicy kolorów, widoczne są zmiany kształtu fali.
Szeroka gama automatycznych funkcji pomiarowych Obsługuje 34 rodzaje funkcji parametrów automatycznego pomiaru, Obsługuje Zoom, matematykę, statystyki i zaawansowane funkcje obliczeniowe.
	Niezależna podstawa czasu i wiele funkcji wyzwalania Bogata funkcja wyzwalania, aby spełnić więcej warunków testowych, a podstawa czasu każdego kanału jest niezależnie regulowana, co jest wygodne dla użytkowników do obserwowania czterech sygnałów z dużymi różnice częstotliwości w tym samym czasie.
Szybka klawiatura numeryczna i unikalny 4-okienkowy wyświetlacz Ze Posiada szybką klawiaturę numeryczną do szybkiego wprowadzania wymaganych danych i skutecznie, i ma niezależny 4-okienkowy wyświetlacz do zapewnić bardziej wydajne wrażenia użytkownika. Obsługa dekodowania magistrali: I²C, SPI (tylko cztery kanały), USB, CAN, opcjonalnie: RS232/UART. Do 100 000 klatek zapisu kształtu fali, rejestracja zmian kształtu fali, wygodnie odtworzyć przebieg i przeanalizować usterkę

• UPO3254E Unit czterokanałowy oscyloskop cyfrowy
• cztery kanały wejściowe: CH1 CH2 CH3 CH4
• szerokość pasma kanałów wejściowych: 250MHz
• próbkowanie przetwornika A/C w czasie rzeczywistym: 2,5GSa/s
  • 2,5GSa/s - przy wykorzystaniu 1 kanałów
  • 1,25GSa/s - przy wykorzystaniu dwóch kanałów
  • 1,25GSa/s - przy wykorzystaniu czterech kanałów
• wbudowane 2 przetworniki A/C - osobne dla kanału: 1/2 i 3/4
• długość rekordu pamięci: 70Mpts = 70 milionów punktów
• rozdzielczość pionowa przetwornika A/D: 8bit
• czułość napięciowa od 1mV/div to 10V/div
• szybkość przechwytywania przebiegów: do 200 000 wfm/s
• niezależna podstawa na każdym z kanałów Ch1 Ch2 Ch3 Ch4
  • możliwość ustawienia indywidualnej podstawy czasu na każdym z kanałów
  • przykładowo: Ch1 20ms / Ch2 200µs / Ch3 20µs / Ch4 2µS
  • możliwość podziału ekranu na 4 osobne części
• wyświetlacz oscyloskopu:
  • duży wyświetlacz o przekątnej 8 cali
  • wyświetlana rozdzielczość: 800x480
  • ekran TFT o 16M kolorach i 24 bit
  • obsługuje 256-stopniową skalę intensywności świecenia przebiegów w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych
• operacje matematyczne
• analiza widmowa FFT
• rozbudowany system wyzwalania
• ponad 14 rodzajów wyzwalania:
  • Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC I2C
• możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
• pomiary kursorami
• automatyczne pomiary: pomiar 34 parametrów
• zapis i odczyt przebiegów do plików *.csv
• funkcja Pass/Fail
• funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu

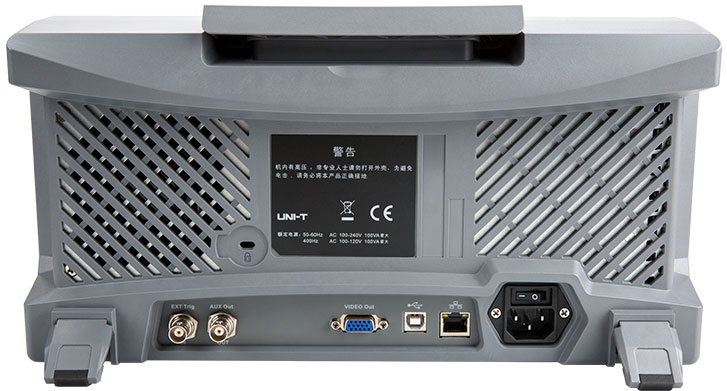

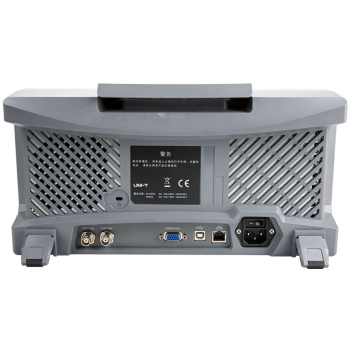

• wbudowane interfejsy komunikacyjne:
  • USB Host - komunikacja z komputerem
  • USB Device - obsługa pamięci pendrive
  • LAN
  • VGA
• oprogramowanie Windows PC
• obsługa komend zdalnego sterowania SCPI
• dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN

Oprogramowanie

zestaw zawiera:

• oscyloskop UPO3254E
• sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 4szt.
• przewód zasilający - 1szt.
• przewód USB - 1szt.
• płyta CD z oprogramowaniem – 1szt.
