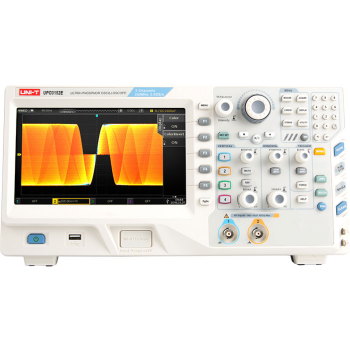

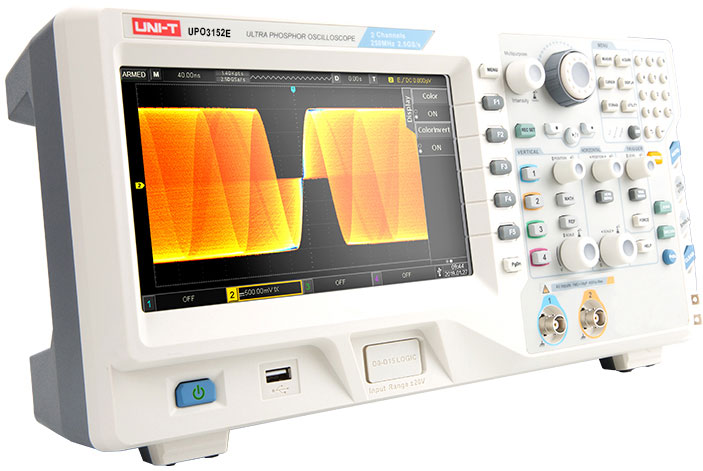

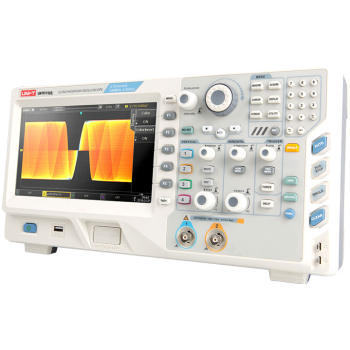

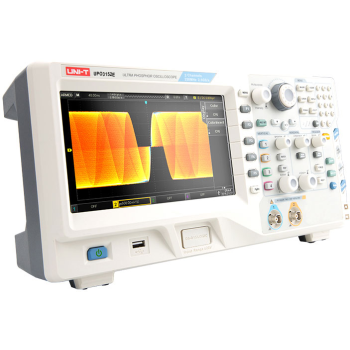

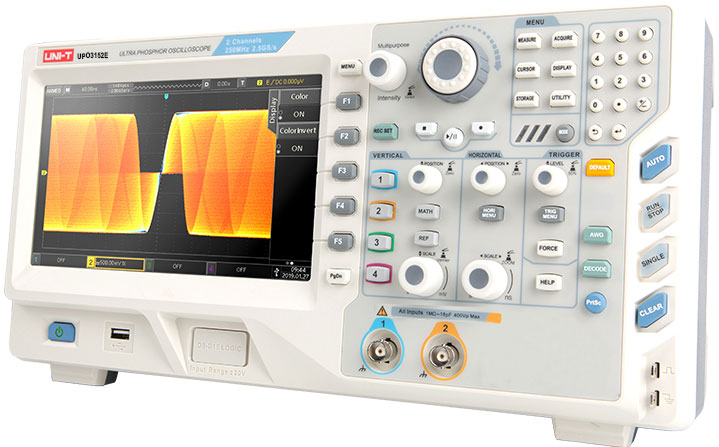

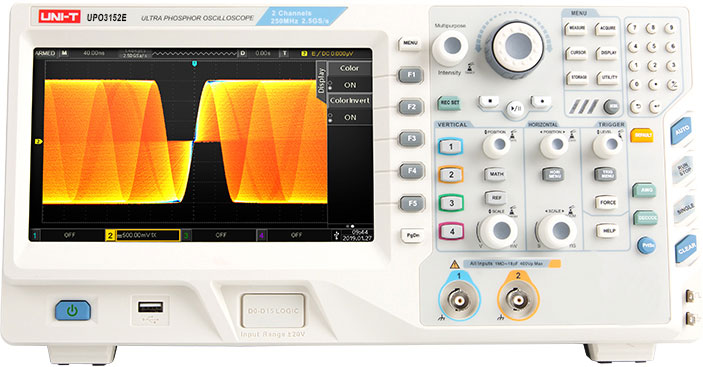

UPO3152E oscyloskop 2 x 150MHz Ultra Phosphor
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UPO3152E
Kod producenta: MIE0366
Stan magazynowy:
Kod EAN: 5901890044295
Stan produktu: Nowy
Gwarancja: Gwarancja
Waga: 5,00 kg
- Opis produktu
- Recenzje produktu (0)
UPO3152E oscyloskop 2 x 150MHz Ultra Phosphor
UPO3152E to dwukanałowy oscyloskop cyfrowy produkcji Uni-t. Oscyloskop UPO3152E wyposażony jest w technologię wyświetlania Ultra Phosphor realizującą funkcję do 256 poziomów intensywności wyświetlania będącą nawiązaniem do oscyloskopów analogowych (luminofor). Każdy z kanałów wejściowych oscyloskopów ma pasmo 150MHz. Częstotliwość próbkowania przetwornika do 2,5GSa/s, długość rekordu pamięci do 70M próbek, bardzo duża szybkość odświeżania do 200 000 przebiegów/sekundę spełnią wymagania stawiane przez najbardziej wymagających użytkowników.
Parametry techniczne
Oscyloskop cyfrowy serii UPO3000E to kolejny najlepszy w swojej klasie instrument firmy UNI-T oferujący niezrównany pakiet funkcji i wartości. Zapewnia klientom zaawansowane wyzwalanie, duży wyświetlacz i funkcje dekodowania. Seria to szybki i wszechstronny oscyloskop obejmujący częstotliwości do 250MHz z 2 kanałami i szerokim zakresem pionowym (1 mV/dz-20 V/dz), aby zapewnić wyjątkowo niski poziom szumów, aby pomóc Ci uchwycić mniejsze sygnały. Maksymalna częstotliwość próbkowania 2,5GSa/s i 70Mpts standardowej głębokości pamięci w połączeniu z przyjaznym dla użytkownika interfejsem i 8-calowym wyświetlaczem WVGA sprawiają, że masz oscyloskop, który przewyższa konkurencję w szerokim zakresie zastosowań stacjonarnych i terenowych.
 |
Duża szybkość odświeżania przebiegu
Szybkość przechwytywania kształtu fali do 200 000 wfms/s, znacznie poprawiając biegun przechwytywania Zdolność o niskim prawdopodobieństwie zdarzenia mogą bardziej intuicyjnie obserwować jitter i zakłócenia sygnału, 256-poziomowy efekt fluorescencyjnego wyświetlania w skali szarości i różnicy kolorów, widoczne są zmiany kształtu fali.
|
| Szeroka gama automatycznych funkcji pomiarowych
Obsługuje 34 rodzaje funkcji parametrów automatycznego pomiaru, Obsługuje Zoom, matematykę, statystyki i zaawansowane funkcje obliczeniowe. |
 |
 |
Niezależna podstawa czasu i wiele funkcji wyzwalania Bogata funkcja wyzwalania, aby spełnić więcej warunków testowych, a podstawa czasu każdego kanału jest niezależnie regulowana, co jest wygodne dla użytkowników do obserwowania czterech sygnałów z dużymi różnice częstotliwości w tym samym czasie.
|
| Szybka klawiatura numeryczna i unikalny 4-okienkowy wyświetlacz
Ze Posiada szybką klawiaturę numeryczną do szybkiego wprowadzania wymaganych danych i skutecznie, i ma niezależny 4-okienkowy wyświetlacz do zapewnić bardziej wydajne wrażenia użytkownika.
Obsługa dekodowania magistrali: I²C, SPI (tylko cztery kanały), USB, CAN, opcjonalnie: RS232/UART. Do 100 000 klatek zapisu kształtu fali, rejestracja zmian kształtu fali, wygodnie odtworzyć przebieg i przeanalizować usterkę |
 |
Parametry techniczne
- oscyloskop cyfrowy UPO3152E produkcji Uni-t
- UPO3152E Unit dwukanałowy oscyloskop cyfrowy
- dwa kanały wejściowe: CH1 CH2
- szerokość pasma kanałów wejściowych: 150MHz
- próbkowanie przetwornika A/C w czasie rzeczywistym: 2,5GSa/s
▶ 2,5GSa/s - przy wykorzystaniu 1 kanałów
▶ 1,25GSa/s - przy wykorzystaniu dwóch kanałów - długość rekordu pamięci: 70Mpts = 70 milionów punktów
- rozdzielczość pionowa przetwornika A/D: 8bit
- czułość napięciowa od 1mV/div to 10V/div
- szybkość przechwytywania przebiegów: do 200 000 wfm/s
- niezależna podstawa na każdym z kanałów Ch1 Ch2 Ch3 Ch4
▶ możliwość ustawienia indywidualnej podstawy czasu na każdym z kanałów
przykładowo: Ch1 20ms / Ch2 200µs / Ch3 20µs / Ch4 2µS
▶ możliwość podziału ekranu na 4 osobne części - wyświetlacz oscyloskopu:
▶ duży wyświetlacz o przekątnej 8 cali
▶ wyświetlana rozdzielczość: 800x480
▶ ekran TFT o 16M kolorach i 24 bit
▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów
w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych - operacje matematyczne
- analiza widmowa FFT
- rozbudowany system wyzwalania
ponad 14 rodzajów wyzwalania:
Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C - możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
- pomiary kursorami
- automatyczne pomiary: pomiar 34 parametrów
- zapis i odczyt przebiegów do plików *.csv
- funkcja Pass/Fail
- funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
- wbudowane interfejsy komunikacyjne:
▶ USB Host - komunikacja z komputerem
▶ USB Device - obsługa pamięci pendrive
▶ LAN
▶ VGA - oprogramowanie Windows PC
- obsługa komend zdalnego sterowania SCPI
- dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN
| UPO3152E oscyloskop cyfrowy - dane techniczne | |
| szerokość pasma | 150MHz |
| liczba kanałów wejściowych | 2 |
| próbkowanie | 2,5GS/s jeden kanał 1,25GS/s dwa/cztery kanały |
| długość rekordu pamięci | każdy kanał: auto, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts możliwość wyboru (4 kanały równocześnie wykorzystane) |
| częstotliwość odświeżania przebiegu | 200 000 przebiegów na sekundę |
| zakres regulacji podstawy czasu | 2ns / div ~ 40s / div (częstotliwość próbkowania w czasie rzeczywistym, wyświetlanie głębokości pamięci) krok regulacji w sekwencji 1-2-4 |
| impedancja wejściowa | (1MΩ±1%) II (18pF±3pF) |
| zakres regulacji czułości napięciowej | 1mV/działkę~20V/działkę (1MΩ) |
| dokładność podstawy czasu | <5mV: ±3%, ≥5mV: ±2% |
| rekorder – nagrywanie przebiegów | pojedynczy kanał: 100 000 klatek regulowany odstęp: 1,00ms ~ 1000s |
| typu wyzwalania | Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| dekodowanie magistral szeregowych | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| operacje matematyczne | A+B, A-B, AxB, A/B, FFT, edytowalne zaawansowane i logiczne operacje |
| pomiary automatyczne | Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, 34 parameters in total |
| wyświetlanie pomiarów | 5 typów |
| pomiary statystyczne | średnia, max, min, odchylenie standardowe i liczba pomiarów |
| licznik częstotliwości | 6 cyfrowy |

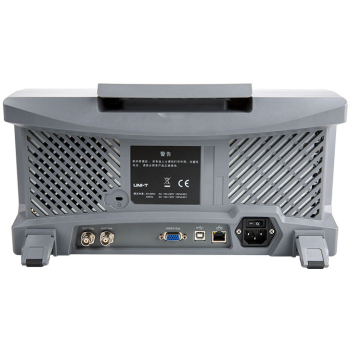

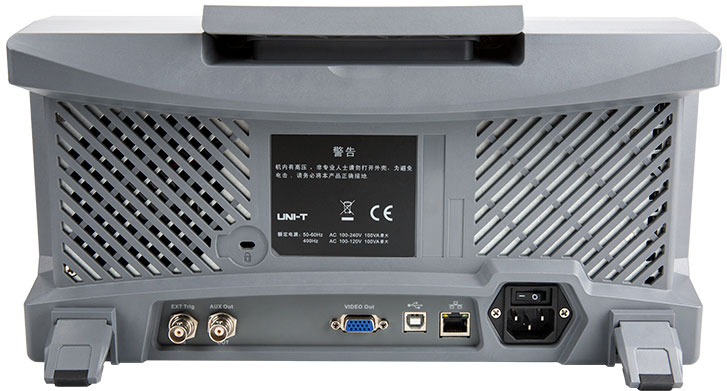

| interfejsy | standard: USB Host, USB Device, LAN, EXT Trig, wyjście AUX (Trig Out, Pass / Fail) |
| ogólna charakterystyka | |
| zasilanie | 100V~240V ACrms, 50Hz/60Hz |
| wyświetlacz | 8 calowy wyświetlacz LCD z matrycą TFT , o rozdzielczości WVGA 800 x 480 |
| kolor obudowy | biały z szarym |
| waga | 4,2kg |
| wymiary | 370mm x 195mm x 125mm |
| wyposażenie | sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt. przewód zasilający - 1szt. przewód USB - 1szt. płyta CD z oprogramowaniem – 1szt. |
| opakowanie | opakowanie kartonowe |
Materiały dodatkowe
 |
Instrukcja obsługi w języku angielskim |
 |
Oprogramowanie |
zestaw zawiera:
- oscyloskop UPO3152E
- sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt.
- przewód zasilający - 1szt.
- przewód USB - 1szt.
- płyta CD z oprogramowaniem – 1szt.
