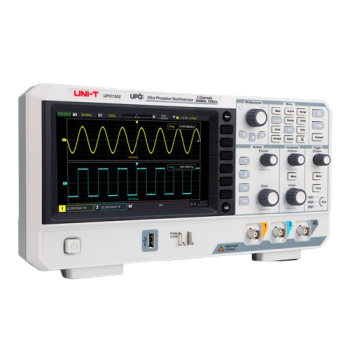

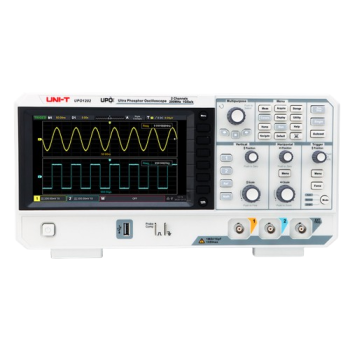

UPO1202 oscyloskop cyfrowy 2x200MHz 1GSa/s Uni-T
Nowość

UPO1202 oscyloskop cyfrowy 2x200MHz 1GSa/s Uni-T

Uni-T

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: UPO1202

Kod producenta: UPO1202

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: Gwarancja

Waga: 2,50 kg

Cena brutto: 1 799,00 zł

Cena netto: 1 462,60 zł

Ilość:
-+
szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

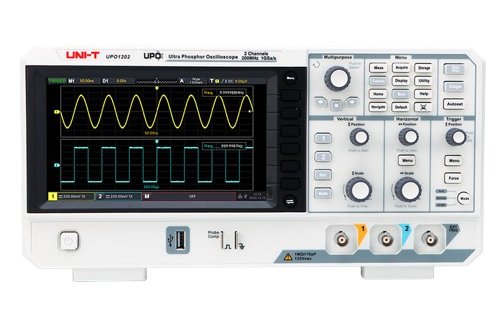

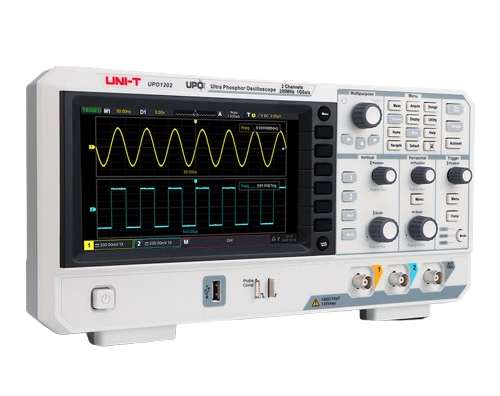

UPO1202 oscyloskop cyfrowy 2x200MHz 1GSa/s 56Mpts Uni-T
alt

Oscyloskop cyfrowy Uni-T UPO1202 to zaawansowane narzędzie pomiarowe, idealne dla inżynierów i techników pracujących z sygnałami elektrycznymi. Urządzenie oferuje szerokość pasma 200 MHz oraz prędkość próbkowania na poziomie 1 GSa/s przy jednym kanale, a 500 MSa/s przy dwóch kanałach. Dzięki dwóm kanałom oraz długości rekordu pamięci wynoszącej 56M punktów, oscyloskop umożliwia dokładne analizowanie złożonych sygnałów. Prędkość przechwytywania przebiegu sięga 150 000 wfm/s w trybie normalnym oraz 500 000 wfm/s w trybie selektywnym, co zapewnia szybkie i precyzyjne rejestrowanie danych. UPO1202 posiada zaawansowane funkcje, takie jak dekodowanie i wyzwalanie magistrali cyfrowych (I2C, SPI, UART/RS232), automatyczny pomiar 36 parametrów oraz funkcje matematyczne, w tym FFT z próbkowaniem 1M. Wyposażony w duży, czytelny wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800x480 pikseli, oscyloskop oferuje intuicyjny interfejs użytkownika i możliwość zdalnego zarządzania przez Web Server. Urządzenie jest także wyposażone w różnorodne interfejsy, w tym USB, LAN, oraz AUX out, co czyni je wszechstronnym narzędziem w codziennej pracy laboratoryjnej.

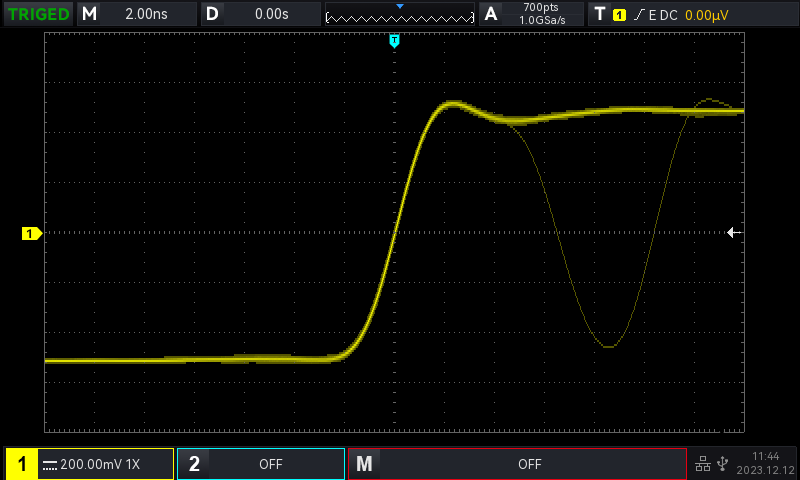

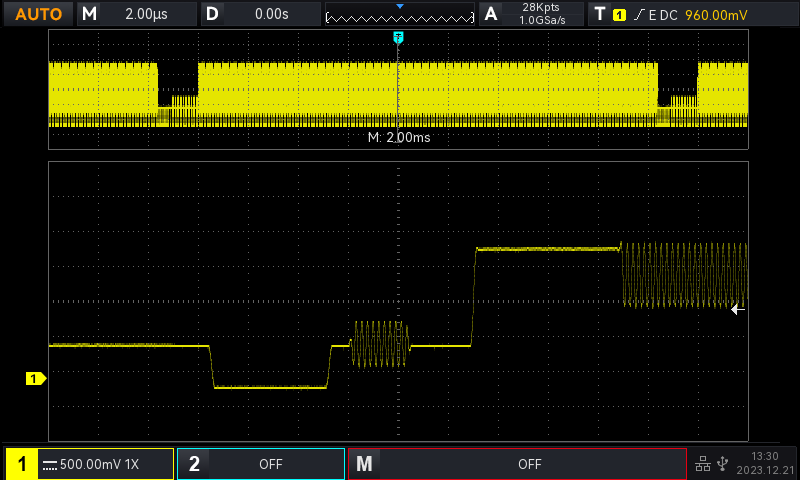

Ultra Phosphor 2.0
Normalna szybkość przechwytywania przebiegów wynosi 120 000 wfms/s, w trybie szybkiego przechwytywania prędkość ta wzrasta do 500 000 wfms/s.


alt
Duży rekord pamięci
56Mpts duża pamięć dla pełnej informacji o częstotliwości przy wysokich częstotliwościach próbkowania

alt

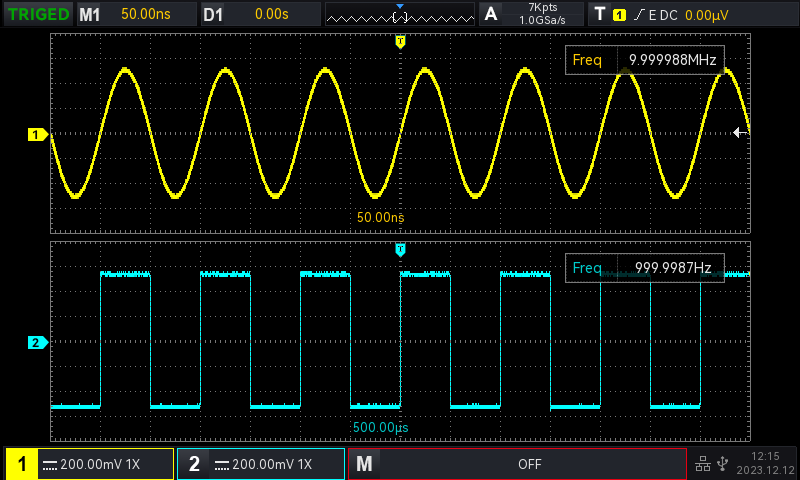

Funkcja Multi-Scopes 2.0
Umożliwia ustawienia niezależnej podstawy czasu i czułości napięciowej dwóch kanałów, dzięki czemu użytkownicy mogą obserwować dwa zupełnie różne sygnały jednocześnie w tym samym oknie.
alt

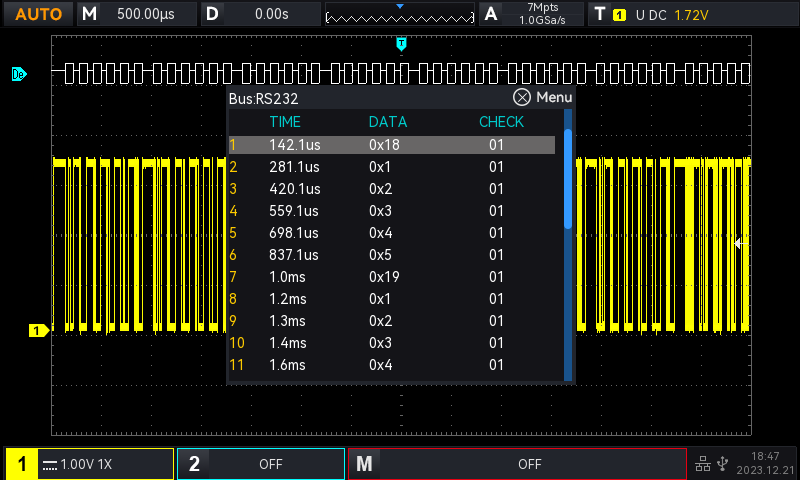

Sprzętowe dekodowanie w czasie rzeczywistym przy pełnym rekordzie pamięci
Sprzętowe dekodowanie w czasie rzeczywistym przy pełnym rekordzie pamięci, wysokowydajna analiza: przy głębokości pamięci wynoszącej poniżej 56 Mpts, prędkość dekodowania 3 protokołów (RS232/UART, I2C, SPI) osiąga milisekundy, co jest 100 razy szybsze niż tradycyjna prędkość dekodowania programowego i znacznie poprawia wydajność analizy.


alt

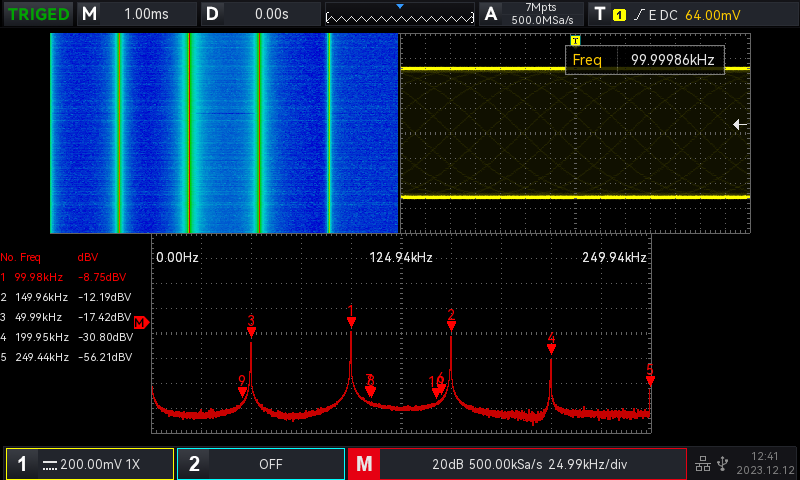

1M punktów analizy FFT
Ulepszona analiza FFT, dogłębna analiza domeny częstotliwości: obsługa widoku wielodomenowego, niezależne wyświetlanie widoku widma, wielowymiarowa wizualizacja charakterystyk sygnału. Zapewnia 4 ślady i tryby detektora, aby sprostać różnym potrzebom analizy. Obsługuje automatyczny pomiar szczytów\ w celu szybkiej identyfikacji kluczowych cech widmowych.
alt

Parametry techniczne
- producent: Uni-T
- model: UPO1202
- szerokość pasma: 200MHz
- prędkość próbkowania: 1GSa/s (1 kanał), 500MSa/s (2 kanały)
- ilość kanałów: 2
- długość rekordu pamięci: 56M punkty
- prędkość przechwytywania przebiegu:
150 000wfm/s - tryb normalny
► 500 000wfm/s - tryb selektywny (szybkie przechwytywanie)

-  regulacja czułości napięciowej: 500us/dz - 20V/dz
- miernik częstotliwości: 6 cyfr
- funkcja DVM (cyfrowy miernik napięcia): 4 cyfry
- dekodowanie i wyzwalanie magistrali cyfrowych: I2C, SPI, UART/RS232
- pomiar automatyczny 36 parametrów
- funkcje matematyczne
- funkcja FFT z próbkowaniem 1M
- pomiar kursorami
- rozbudowane funkcje wyzwalania: edge, pulse, video, slope, runt, delay, timeout oraz kilka innych
- wyświetlacz Ultra Phosphore
- 256 skala wyświetlania temperatury barwowej
- duży czytelny wyświetlacz LCD TFT o przekątnej 7" WVGA oraz rozdzielczości 800 x 480 pikseli

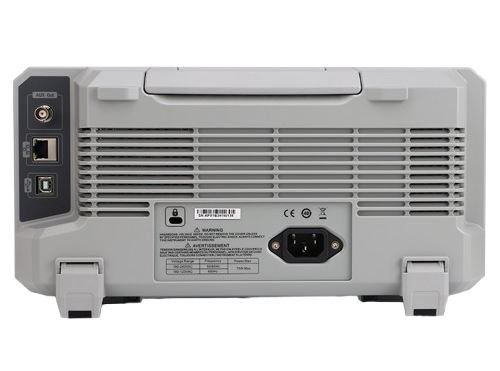

- rozbudowane interfejsy urządzenia: USB Host, USB Device, LAN, EXT Trig, AUX out (Trig Out, Pass/Fail, DVM)
- wspiera nawigację, przybliżenie, markery oraz segmenty
- współpracuje z komendami SCPI
- możliwość zdalnego zarządzenia urządzeniem poprzez WEB Server
- prosty, intuicyjny interfejs
- złącze USB umożliwiające zapis przebiegów, ustawień oraz odczyt zapisanych przebiegów
- złącza wejściowe - BNC
- tryb XY
- napięcie maksymalne: 400V (DC+ACVpk) MAX
- rozdzielczość pionowa: 8 bitów
- wbudowany filtr dolnoprzepustowy dla każdego kanału z możliwości wyłączenia 20MHz
- regulacja podstawy czasu: 2ns/dz - 1000s/dz
- tryby wyzwalania: Auto, Normal, Single

- funkcja Autoset
- napięcie zasilania: 100V - 240V AC / 50Hz
- temperatura pracy: 0 - 40°C
- wilgotność otoczenia podczas pracy: do 90%
- wymiary: 335 x 164 x 105 mm
- waga: 2,5kg

Porównanie oscyloskopów
Parametr UPO1102 UPO1202 UPO1104 / UPO1054 UPO1204
Szerokość pasma 100MHz 200MHz 100MHz / 50MHz 200MHz
Ilość kanałów 2 2 4 4
Częstotliwość próbkowania 1GSa/s 1GSa/s 2GSa/s 2GSa/s
Prędkość przechwytywania przebiegu 120 000wfm/s
500 000wfm/s
120 000wfm/s
500 000wfm/s
150 000wfm/s
500 000wfm/s
150 000wfm/s
500 000wfm/s
Rekord pamięci 56Mpts 56Mpts 56Mpts 56Mpts
Czułość napięciowa 500uV/dz - 20V/dz 500uV/dz - 20V/dz 500uV/dz - 20V/dz 500uV/dz - 20V/dz
Podstawa czasu 1ns/dz - 1000s/dz 1ns/dz - 1000s/dz 1ns/dz - 1000s/dz 1ns/dz - 1000s/dz
Miernik częstotliwości 6 cyfr 6 cyft 7 cyfr 7 cyfr
DVM 4 cyfry 4 cyfry 4 cyfry 4 cyfry
Analiza magistrali I2C, SPI, UART/RS232 I2C, SPI, UART/RS232 I2C, SPI, UART/RS232 I2C, SPI, UART/RS232
Automatyczne pomiary 36 36 36 36
FFT 1M 1M 1M 1M
Wyświetlacz 7" WVGA (800x480) 7" WVGA (800x480) 7" WVGA (800x480) 7" WVGA (800x480)

Materiały dodatkowe Zestaw zawiera
- 1 x oscyloskop cyfrowy UPO1202
- 1 x przewód zasilający
- 2 x sonda z dzielnikiem 1:1 / 1:10 200MHz
- 1 x przewód USB
alt
alt
alt
