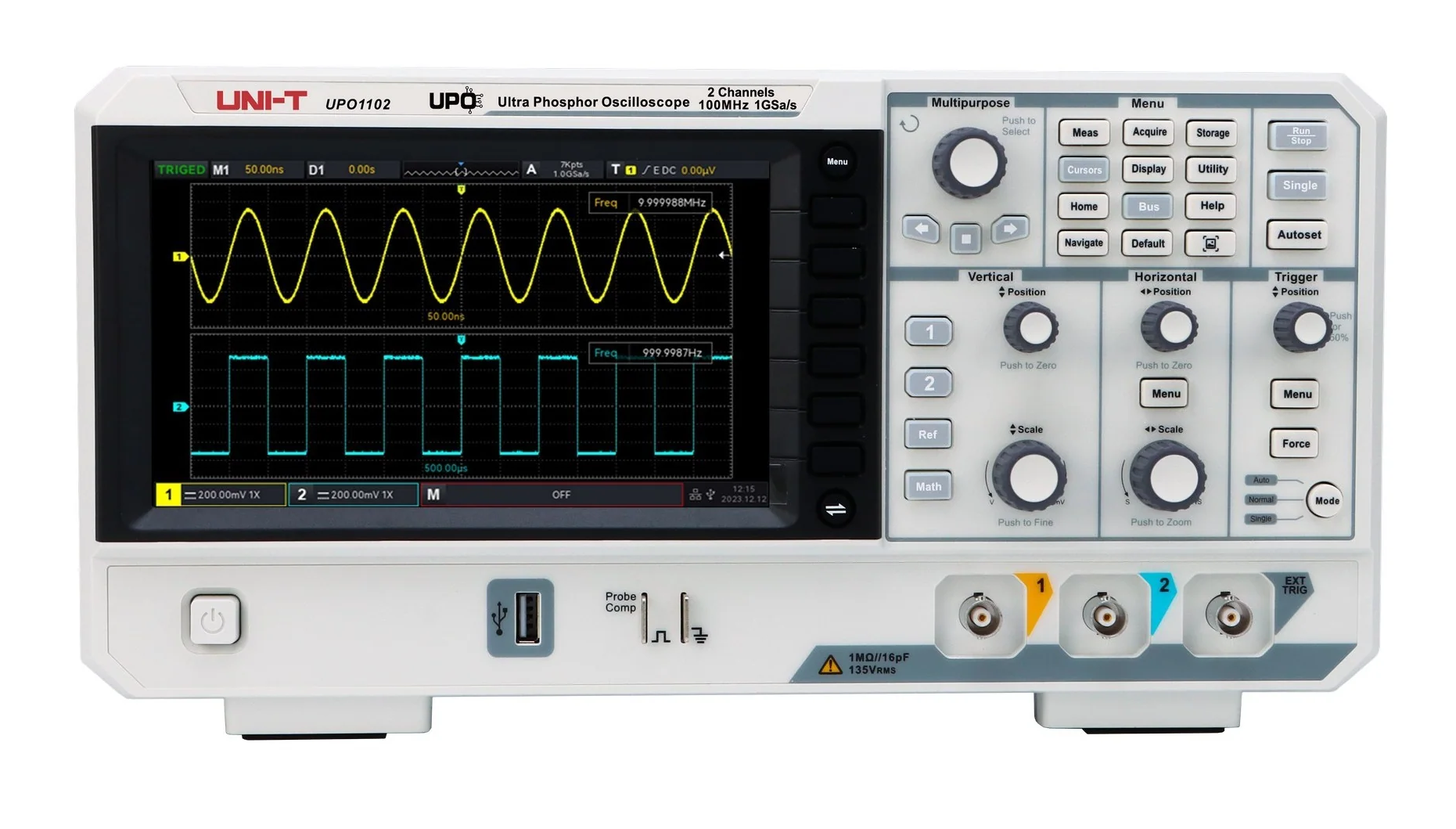

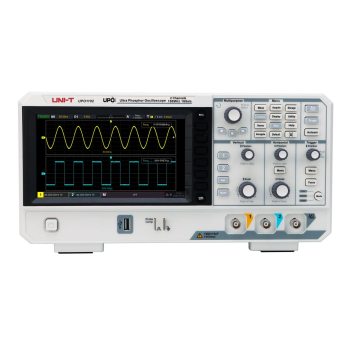

UPO1102 oscyloskop cyfrowy 2x100MHz 1GSa/s Uni-T
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UPO1102
Kod producenta: UPO1102
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja
Waga: 2,50 kg
- Opis produktu
- Recenzje produktu (0)
Oscyloskop cyfrowy Uni-T UPO1102 to zaawansowane narzędzie pomiarowe, idealne dla inżynierów i techników pracujących z sygnałami elektrycznymi. Urządzenie oferuje szerokość pasma 100 MHz oraz prędkość próbkowania na poziomie 1 GSa/s przy jednym kanale, a 500 MSa/s przy dwóch kanałach. Dzięki dwóm kanałom oraz długości rekordu pamięci wynoszącej 56M punktów, oscyloskop umożliwia dokładne analizowanie złożonych sygnałów. Prędkość przechwytywania przebiegu sięga 150 000 wfm/s w trybie normalnym oraz 500 000 wfm/s w trybie selektywnym, co zapewnia szybkie i precyzyjne rejestrowanie danych. UPO1102 posiada zaawansowane funkcje, takie jak dekodowanie i wyzwalanie magistrali cyfrowych (I2C, SPI, UART/RS232), automatyczny pomiar 36 parametrów oraz funkcje matematyczne, w tym FFT z próbkowaniem 1M. Wyposażony w duży, czytelny wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800x480 pikseli, oscyloskop oferuje intuicyjny interfejs użytkownika i możliwość zdalnego zarządzania przez Web Server. Urządzenie jest także wyposażone w różnorodne interfejsy, w tym USB, LAN, oraz AUX out, co czyni je wszechstronnym narzędziem w codziennej pracy laboratoryjnej.

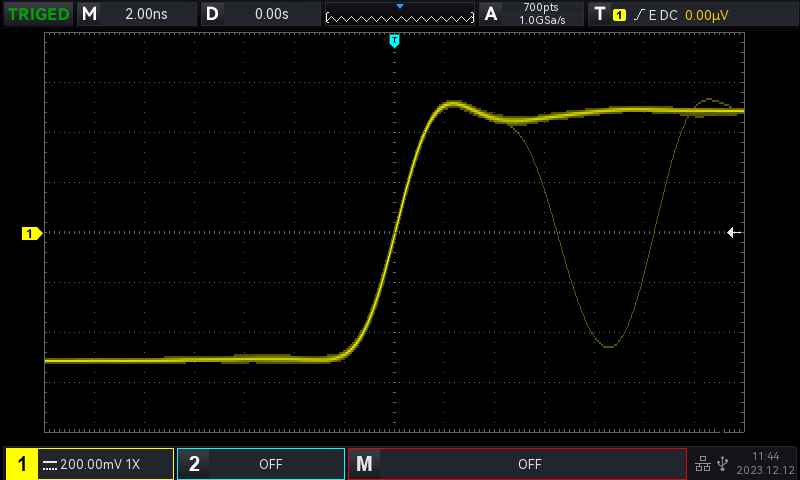

Normalna szybkość przechwytywania przebiegów wynosi 100 000 wfms/s, w trybie szybkiego przechwytywania prędkość ta wzrasta do 500 000 wfms/s.

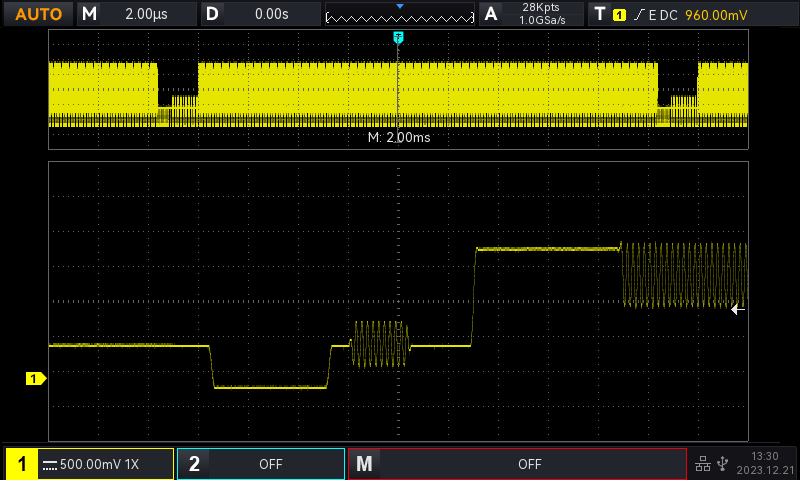

56Mpts duża pamięć dla pełnej informacji o częstotliwości przy wysokich częstotliwościach próbkowania

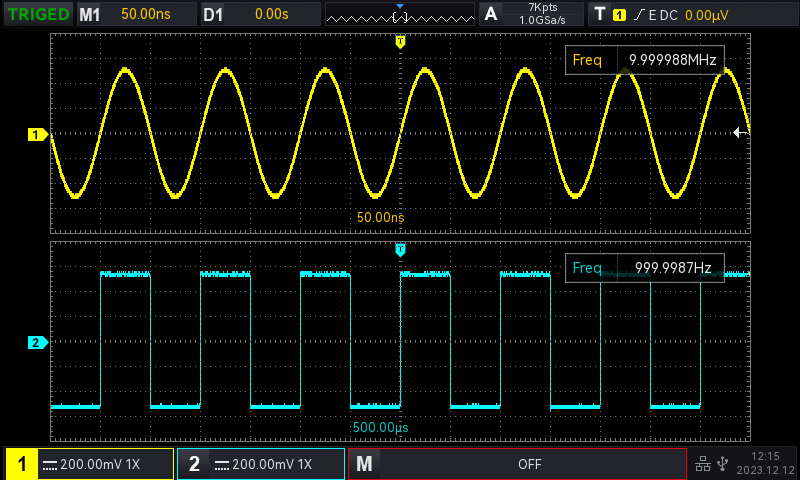

Umożliwia ustawienia niezależnej podstawy czasu i czułości napięciowej dwóch kanałów, dzięki czemu użytkownicy mogą obserwować dwa zupełnie różne sygnały jednocześnie w tym samym oknie.

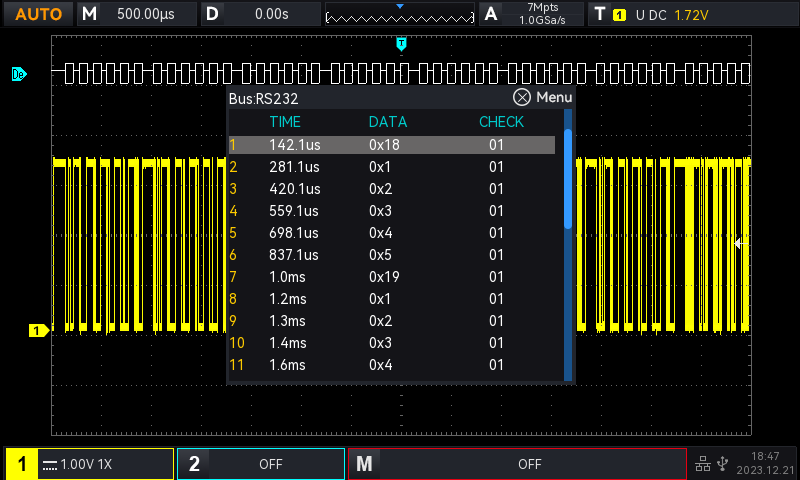

Sprzętowe dekodowanie w czasie rzeczywistym przy pełnym rekordzie pamięci, wysokowydajna analiza: przy głębokości pamięci wynoszącej poniżej 56 Mpts, prędkość dekodowania 3 protokołów (RS232/UART, I2C, SPI) osiąga milisekundy, co jest 100 razy szybsze niż tradycyjna prędkość dekodowania programowego i znacznie poprawia wydajność analizy.

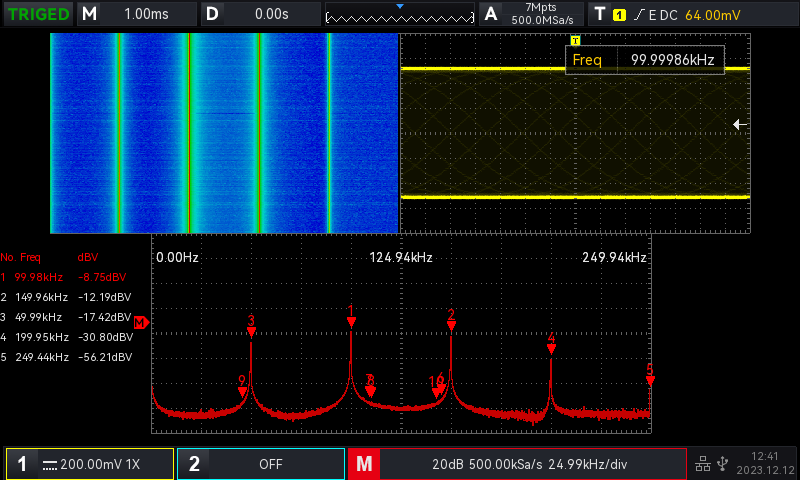

Ulepszona analiza FFT, dogłębna analiza domeny częstotliwości: obsługa widoku wielodomenowego, niezależne wyświetlanie widoku widma, wielowymiarowa wizualizacja charakterystyk sygnału. Zapewnia 4 ślady i tryby detektora, aby sprostać różnym potrzebom analizy. Obsługuje automatyczny pomiar szczytów w celu szybkiej identyfikacji kluczowych cech widmowych.
- producent: Uni-T
- model: UPO1102
- szerokość pasma: 100MHz
- prędkość próbkowania: 1GSa/s (1 kanał), 500MSa/s (2 kanały)
- ilość kanałów: 2
- długość rekordu pamięci: 56M punkty
- prędkość przechwytywania przebiegu:
► 150 000wfm/s - tryb normalny
► 500 000wfm/s - tryb selektywny (szybkie przechwytywanie)
- regulacja czułości napięciowej: 500us/dz - 20V/dz
- miernik częstotliwości: 6 cyfr
- funkcja DVM (cyfrowy miernik napięcia): 4 cyfry
- dekodowanie i wyzwalanie magistrali cyfrowych: I2C, SPI, UART/RS232
- pomiar automatyczny 36 parametrów
- funkcje matematyczne
- funkcja FFT z próbkowaniem 1M
- pomiar kursorami
- rozbudowane funkcje wyzwalania: edge, pulse, video, slope, runt, delay, timeout oraz kilka innych
- wyświetlacz Ultra Phosphore
- 256 skala wyświetlania temperatury barwowej
- duży czytelny wyświetlacz LCD TFT o przekątnej 7" WVGA oraz rozdzielczości 800 x 480 pikseli
- rozbudowane interfejsy urządzenia: USB Host, USB Device, LAN, EXT Trig, AUX out (Trig Out, Pass/Fail, DVM)
- wspiera nawigację, przybliżenie, markery oraz segmenty
- współpracuje z komendami SCPI
- możliwość zdalnego zarządzenia urządzeniem poprzez WEB Server
- prosty, intuicyjny interfejs
- złącze USB umożliwiające zapis przebiegów, ustawień oraz odczyt zapisanych przebiegów
- złącza wejściowe - BNC
- tryb XY
- napięcie maksymalne: 400V (DC+ACVpk) MAX
- rozdzielczość pionowa: 8 bitów
- wbudowany filtr dolnoprzepustowy dla każdego kanału z możliwości wyłączenia 20MHz
- regulacja podstawy czasu: 2ns/dz - 1000s/dz
- tryby wyzwalania: Auto, Normal, Single
- funkcja Autoset
- napięcie zasilania: 100V - 240V AC / 50Hz
- temperatura pracy: 0 - 40°C
- wilgotność otoczenia podczas pracy: do 90%
- wymiary: 335 x 164 x 105 mm
- waga: 2,5kg
| Parametr | UPO1102 | UPO1202 | UPO1104 / UPO1054 | UPO1204 |
| Szerokość pasma | 100MHz | 200MHz | 100MHz / 50MHz | 200MHz |
| Ilość kanałów | 2 | 2 | 4 | 4 |
| Częstotliwość próbkowania | 1GSa/s | 1GSa/s | 2GSa/s | 2GSa/s |
| Prędkość przechwytywania przebiegu | 120 000wfm/s 500 000wfm/s |
120 000wfm/s 500 000wfm/s |
150 000wfm/s 500 000wfm/s |
150 000wfm/s 500 000wfm/s |
| Rekord pamięci | 56Mpts | 56Mpts | 56Mpts | 56Mpts |
| Czułość napięciowa | 500uV/dz - 20V/dz | 500uV/dz - 20V/dz | 500uV/dz - 20V/dz | 500uV/dz - 20V/dz |
| Podstawa czasu | 1ns/dz - 1000s/dz | 1ns/dz - 1000s/dz | 1ns/dz - 1000s/dz | 1ns/dz - 1000s/dz |
| Miernik częstotliwości | 6 cyfr | 6 cyft | 7 cyfr | 7 cyfr |
| DVM | 4 cyfry | 4 cyfry | 4 cyfry | 4 cyfry |
| Analiza magistrali | I2C, SPI, UART/RS232 | I2C, SPI, UART/RS232 | I2C, SPI, UART/RS232 | I2C, SPI, UART/RS232 |
| Automatyczne pomiary | 36 | 36 | 36 | 36 |
| FFT | 1M | 1M | 1M | 1M |
| Wyświetlacz | 7" WVGA (800x480) | 7" WVGA (800x480) | 7" WVGA (800x480) | 7" WVGA (800x480) |
Materiały dodatkowe
 |
Szczegółowe parametry techniczne |
|
Instrukcja obsługi w języku angielskim |
|
Instrukcja obsługi programu |
|
Skrócona instrukcja obsługi |
 |
Oprogramowanie na komputer |
Zestaw zawiera
- 1 x oscyloskop cyfrowy UPO1102
- 1 x przewód zasilający
- 2 x sonda z dzielnikiem 1:1 / 1:10 100MHz
- 1 x przewód USB
 |
 |
 |
