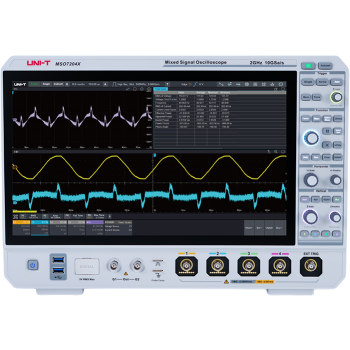

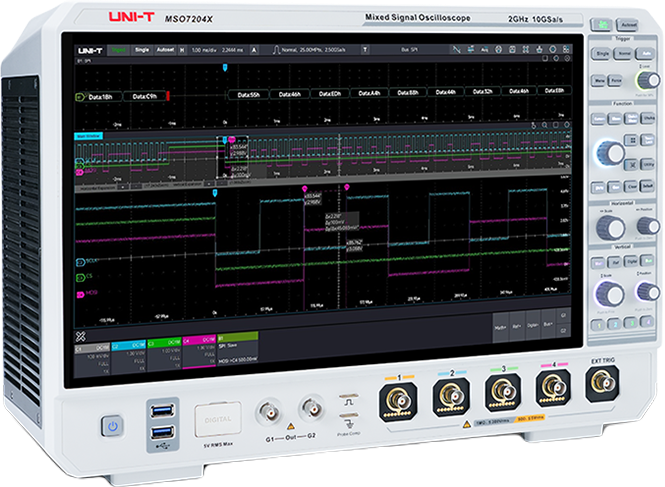

MSO7104X oscyloskop cyfrowy 1GHz 10GSa/s 1Gpts 4 kanały analogowe Uni-T

Oscyloskop cyfrowy MSO7104X marki Uni-T to zaawansowane urządzenie dla profesjonalistów, oferujące szerokie możliwości analizy sygnałów. Oscyloskop posiada cztery kanały analogowe, z opcją rozszerzenia o 16 kanałów cyfrowych przy użyciu sondy UT-M15. Pasmo analogowe wynoszące 1 GHz oraz maksymalna szybkość próbkowania 10 GSa/s zapewniają szczegółowe odwzorowanie sygnałów. Głębokość pamięci do 1 Gpts na kanał umożliwia przechowywanie dużych ilości danych, co pozwala na dokładne analizy.

Urządzenie charakteryzuje się szybkim tempem akwizycji przebiegów: do 800 000 wfms/s w trybie standardowym oraz do 2 000 000 wfms/s w trybie sekwencyjnym. Wyświetlacz o przekątnej 15,6 cala, pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1920×1080, zapewnia wygodę użytkowania i doskonałą czytelność wyników.

Opcjonalny generator obsługuje modulacje takie jak AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK i PWM. Oscyloskop umożliwia dekodowanie protokołów komunikacyjnych, w tym RS232/RS422/RS485/UART, I²C, SPI, z możliwością rozszerzenia o zaawansowane protokoły, takie jak CAN, CAN-FD, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429 i AudioBus.

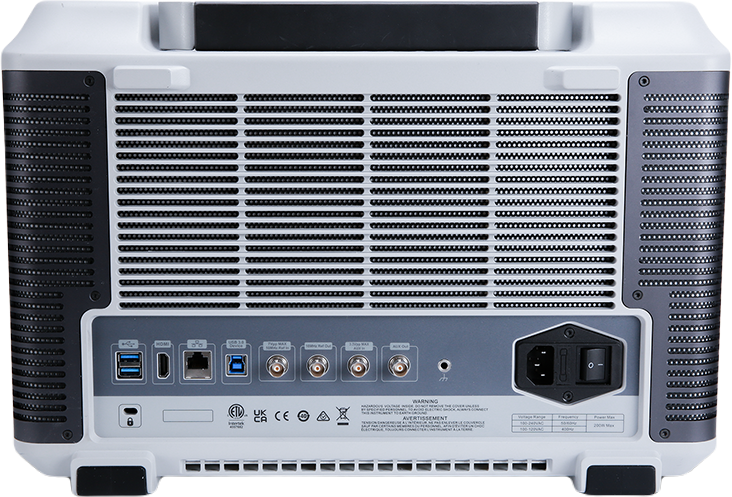

Funkcje analizy widma obejmują FFT o głębokości do 1 Mpts i zakresie częstotliwości od 0 Hz do 1,25 GHz. Dodatkowo możliwe jest wyświetlanie widma w formie wodospadu, z czterema śladami i czterema typami detekcji. Oscyloskop wyposażono w interfejsy komunikacyjne USB Host, USB Device, LAN, HDMI oraz AUX In/Out, a także wejście i wyjście 10 MHz, co zapewnia wszechstronność zastosowań.

Wbudowany serwer WWW umożliwia zdalny dostęp i kontrolę oscyloskopu za pomocą przeglądarki internetowej, co zwiększa wygodę obsługi. MSO7104X to niezawodne narzędzie dla specjalistów wymagających najwyższej precyzji, szybkości i funkcjonalności w analizie sygnałów.

• producent: Uni-T
• model: MSO7104X
• pasmo analogowe: 1GHz
• liczba kanałów: 4 analogowe (z opcją rozszerzenia o 16 kanałów cyfrowych przy użyciu sondy UT-M15)
• maksymalna szybkość próbkowania: 10GSa/s
• głębokość pamięci: do 1Gpts na kanał
• szybkość akwizycji przebiegów:
  ➡️ standardowo: do 800 000 wfms/s
  ➡️ w trybie sekwencyjnym: do 2 000 000 wfms/s
• wyświetlacz: 15,6-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1920×1080
• modulacje obsługiwane przez opcjonalny generator:
  ➡️ AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM
• protokoły dekodowania:
  ➡️ RS232/RS422/RS485/UART, I²C, SPI (z możliwością rozszerzenia o CAN, CAN-FD, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, AudioBus)
• interfejsy komunikacyjne:
  ➡️ USB Host, USB Device, LAN, HDMI, AUX In/Out, wejście i wyjście 10 MHz
• funkcje analizy widma:
  ➡️ FFT z głębokością do 1 Mpts, zakres częstotliwości od 0 Hz do 1,25 GHz
  ➡️ wyświetlanie w formie wodospadu, cztery ślady i cztery typy detekcji
• wbudowany serwer WWW: umożliwia zdalny dostęp i kontrolę urządzenia poprzez przeglądarkę internetową

Układ wielookienkowy
Intuicyjny układ maksymalizujący prezentację danych:
● Dowolna kombinacja
● Dowolny rozmiar
● Okna pływające/zanurzone
● Pełny ekran/okna dzielone
● ∞

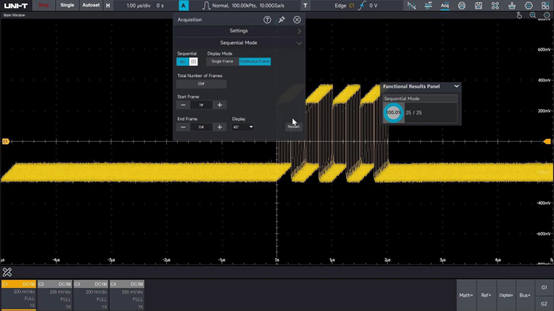

Częstotliwość przechwytywania przebiegów do 2,000,000 wfms/s

MSO7000X wykorzystuje unikalną technologię UltraAcq®, która zwiększa szybkość przechwytywania przebiegów w czasie rzeczywistym do ponad 800,000 wfms/s. Dzięki nowej technologii wyświetlania Ultra Phosphor® 3.0, sygnały przejściowe są wyraźnie widoczne.

Windows+ Odkrywaj nowe możliwości

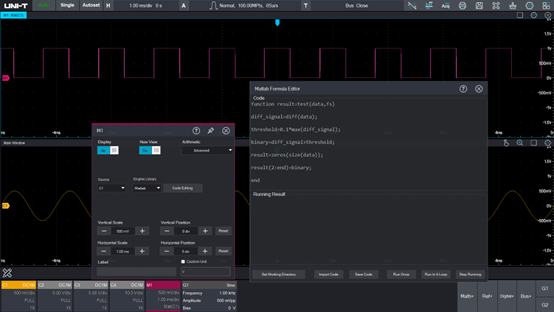

Obsługa programowania wbudowanego w MATLAB z wynikami renderowanymi bezpośrednio w oknie oscyloskopu:
● Pulpit zdalny
● Dostęp do współdzielonych dysków
● Zaawansowane przetwarzanie danych
● Wielozadaniowość
● ∞

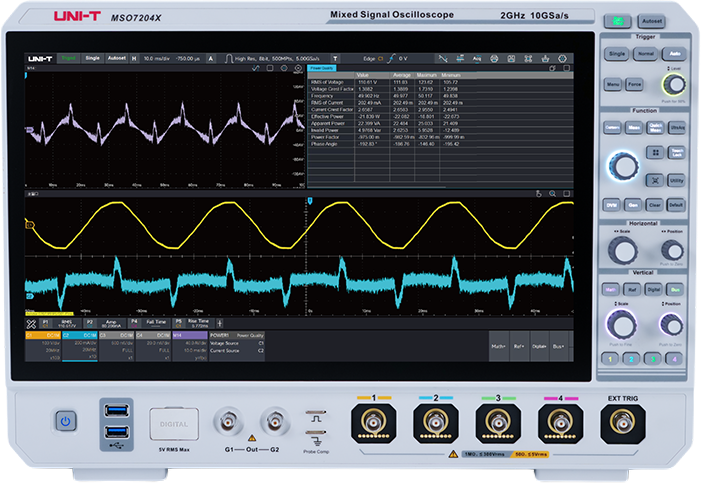

Pomiar i analiza mocy
Zapewnia pełen zestaw narzędzi analitycznych i wyników oceny:
● Jakość zasilania
● Analiza harmonicznych
● Straty podczas przełączania
● Obszar bezpiecznej pracy
● Analiza tętnień
● Analiza pętli

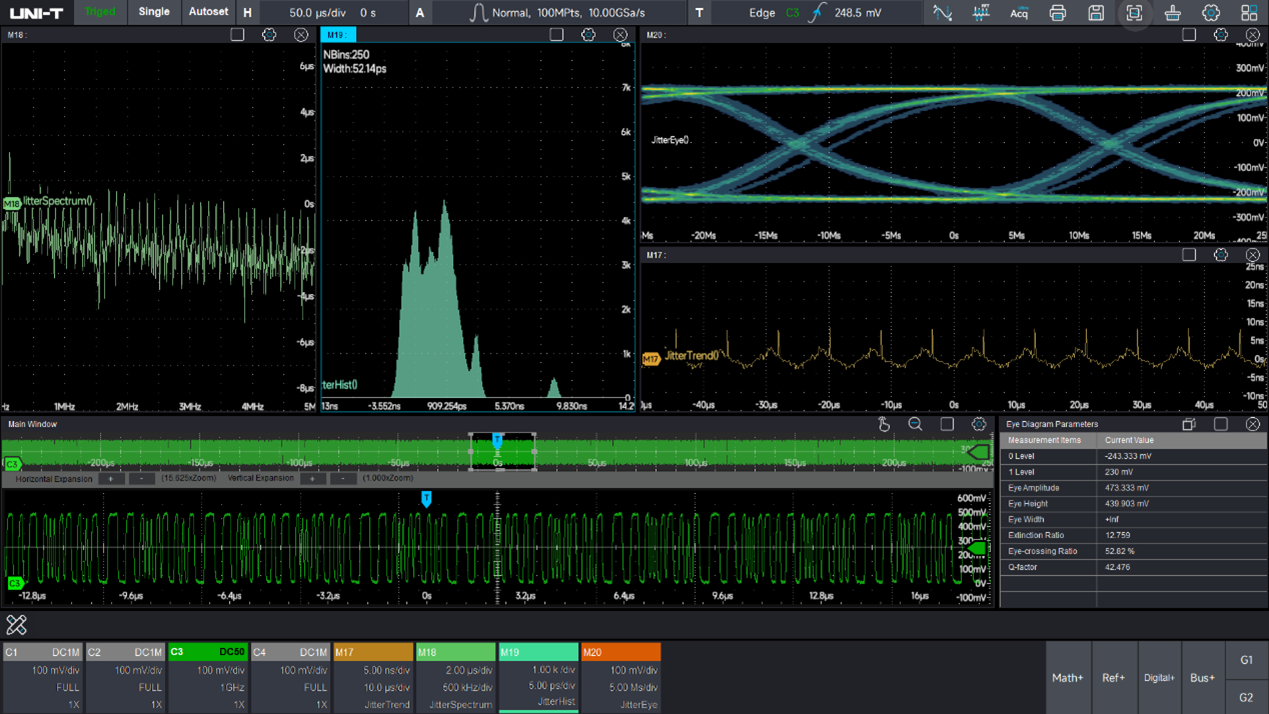

Analiza jittera i diagramy oczkowe
Efektywne pomiary zegarów i magistrali szeregowych:
● TIE, TJ, DJ, RJ, PJ, DDJ, DCD
● Wykres trendów TIE, spektrogram TIE
● Histogram TIE
● Krzywa kąpielowa

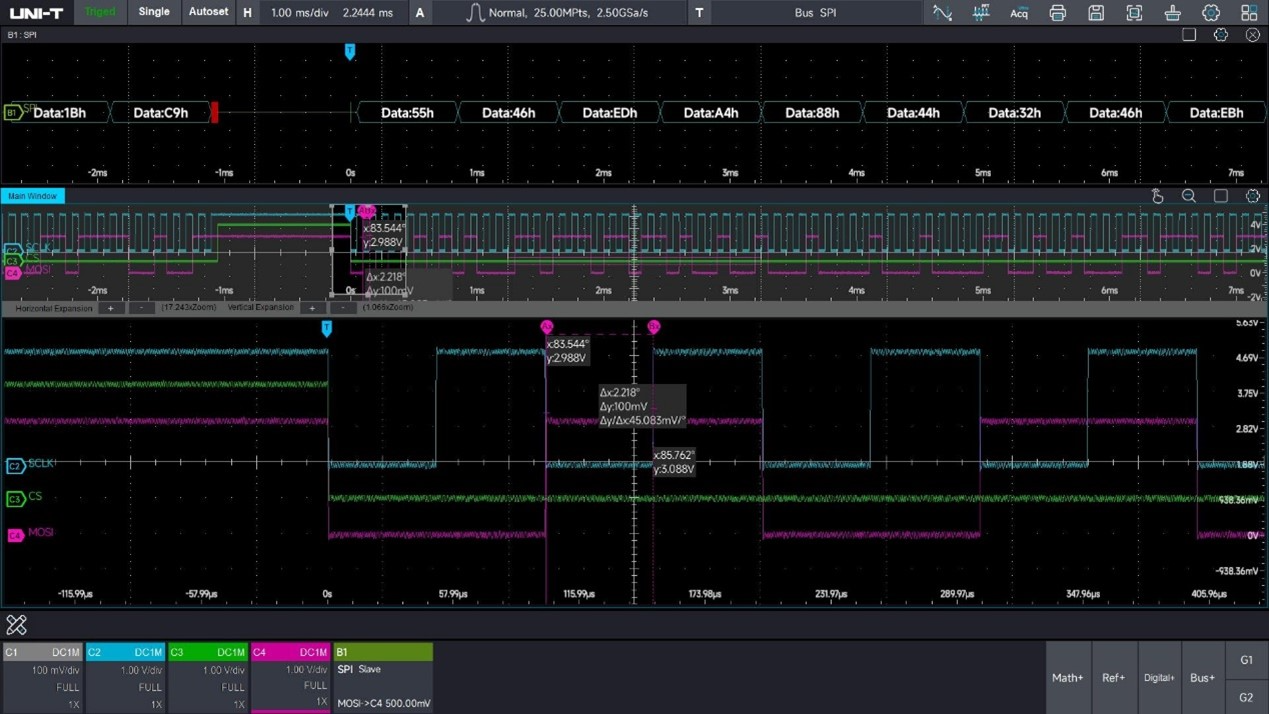

Wyzwalanie i analiza protokołów szeregowych
Obsługuje analizę do 11 protokołów szeregowych.

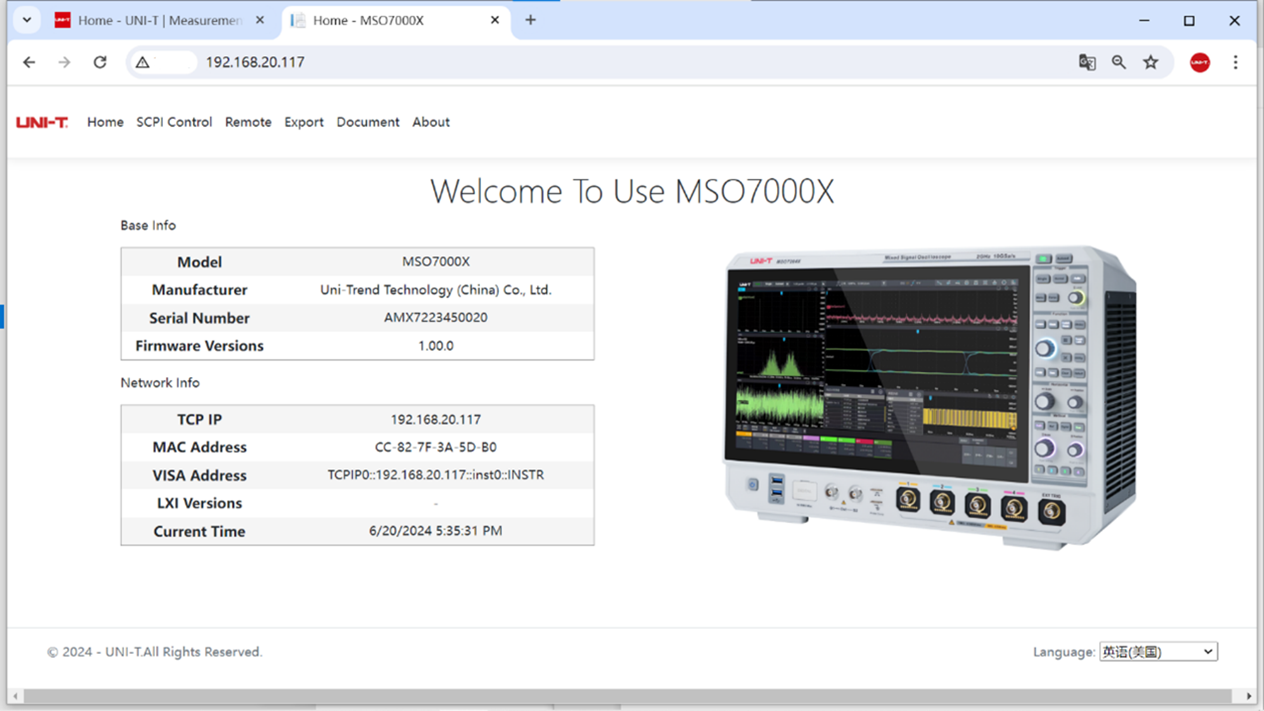

WebServer
Zapewnia zdalną kontrolę i zarządzanie:
● SCPI Remote Control
● Zdalny podgląd i kontrola
● Eksport plików danych
● Przeglądanie instrukcji online
● Obsługa dostępu z poziomu telefonu
● ∞
