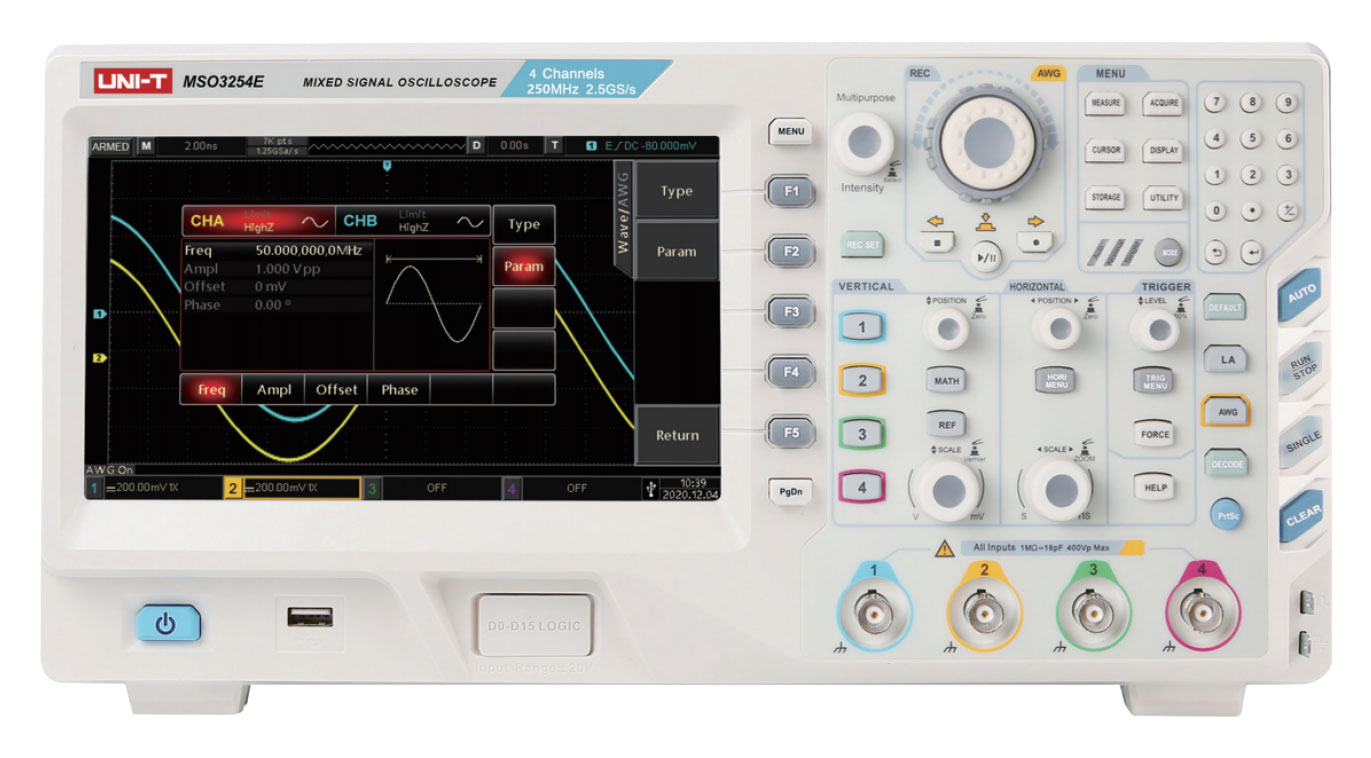

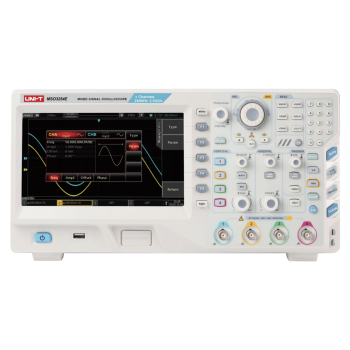

MSO3254E oscyloskop 4 x 200MHz z generatorem i 16 kanałowy analizator stanów logicznych

• Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
• pomiary automatyczne: oscyloskop wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
• pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
• USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
• USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
• funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły)
• zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:

• wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2C, LIN,
• wbudowany generator funkcyjny DDS - osobne 2 wyjścia BNC. Generator funkcyjny pracuje niezależnie od oscyloskopu (równocześnie).
• wbudowany 16 kałowy analizator stanów logicznych - osobne 16 cyfrowych wejść do analizy stanów logicznych

	16 kanałów cyfrowych możliwość analizy sygnałów mieszanych   MSO3000E nie tylko posiada 4 kanały analogowe, ale także zapewnia 16 kanałów cyfrowych do dokładnego przechwytywania i wyświetlania cyfrowego sygnały poziomu i stan logiki magistrali
Wbudowany dwukanałowy generator sygnału 50 MHz   Wbudowana funkcja dwukanałowego generatora przebiegów arbitralnych 50MHz, integracja oscyloskopu, analizatora stanów logicznych i źródła sygnału w jednym, zapewniając bardziej wydajne doświadczenie testowe.
	Niezależna podstawa czasu i wiele funkcji wyzwalania   Bogata funkcja wyzwalania, aby spełnić więcej warunków testowych, a podstawa czasu każdego kanału jest niezależnie regulowana, co jest wygodne dla użytkowników do obserwowania czterech sygnałów z dużymi różnice częstotliwości w tym samym czasie.
Szybka klawiatura numeryczna i unikalny 4-okienkowy wyświetlacz Ze Posiada szybką klawiaturę numeryczną do szybkiego wprowadzania wymaganych danych i skutecznie, i ma niezależny 4-okienkowy wyświetlacz do zapewnić bardziej wydajne wrażenia użytkownika.
	Dłuższa głębokość przechowywania   Głębokość przechowywania 70Mpts na kanał, obserwując cztery kanały sygnałów jednocześnie może utrzymać najwyższą częstotliwość próbkowania przez dłuższy czas czasu, bez utraty jakichkolwiek zmian kształtu fali, a także może analizować kształt fali Detale

• MSO3254E Unit czterokanałowy oscyloskop cyfrowy z dwukanałowym generatorem funkcyjnym i 16 kanałów cyfrowych analizatora stanów logicznych
• cztery kanały wejściowe: CH1 CH2 CH3 CH4
• szerokość pasma kanałów wejściowych: 200MHz
• LA logic analyzer  - 16 kanałowy analizator stanów logicznych
  ▶ 16 wejść cyfrowych
• próbkowanie w czasie rzeczywistym: 2,5GSa/s
  ▶ 2,5GSa/s - przy wykorzystaniu 1 kanałów
  ▶ 1,25GSa/s - przy wykorzystaniu dwóch kanałów
  ▶ 1,25GSa/s - przy wykorzystaniu czterech kanałów
  wbudowane 2 przetworniki A/C - osobne dla kanału: 1/2 i 3/4
• długość rekordu pamięci: 70Mpts = 70 milinów punktów
• rozdzielczość pionowa przetwornika A/D: 8bit
• czułość napięciowa od 1mV/div to 10V/div
• szybkość przechwytywania przebiegów: do 200 000 wfm/s
• niezależna podstawa na każdym z kanałów Ch1 Ch2 Ch3 Ch4
  ▶ możliwość ustawienia indywidualnej podstawy czasu na każdym z kanałów
  przykładowo: Ch1 20ms / Ch2 200µs / Ch3 20µs / Ch4 2µS
  ▶ możliwość podziału ekranu na 4 osobne części
• wyświetlacz oscyloskopu:
  ▶ duży wyświetlacz o przekątnej 8 cali
  ▶ wyświetlana rozdzielczość: 800x480
  ▶ ekran TFT o 16M  kolorach i 24 bit
  ▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów
   w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych
• wbudowany dwukanałowy generator funkcyjny DDS
  ▶ 2 niezależne wyjścia generatora przebiegów OUT1 i OUT2
  ▶ generacja przebiegu SIN-usoidalnego do 50MHz
  zakres pozostałych częstotliwości --> patrz specyfikacja
  ▶ generowane przebiegi: sinusoida, prostokąt, trójką, szumy, lorentz, ECG, Gauss... itd.
  ▶ regulowany offset
• operacje matematyczne
• analiza widmowa FFT
• rozbudowany system wyzwalania
  ponad 14 rodzajów wyzwalania:
  Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C
• możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
• pomiary kursorami
• automatyczne pomiary: pomiar 34 parametrów
• zapis i odczyt przebiegów do plików *.csv
• funkcja Pass/Fail
• funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
• wbudowane interfejsy komunikacyjne:
  ▶ USB Host - komunikacja z komputerem
  ▶ USB Device - obsługa pamięci pendrive
  ▶ LAN
  ▶ VGA
• oprogramowanie Windows PC
• obsługa komend zdalnego sterowania SCPI
• dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN

	Instrukcja obsługi w języku angielskim
	Oprogramowanie

zestaw zawiera:

• oscyloskop cyfrowy MSO3254E Unit
• sondy oscyloskopowe 2szt.
• przewód USB
• przewód UT-M15 - dla sygnałów cyfrowych sonda
• oryginalny karton
